Filtro ad acqua VTR2

Panoramica del prodotto
Il filtro a tamburo rotante grande diametro a flusso laterale VTR2 è una schermatura rotante sommersa progettata per prese d'acqua in acque profonde (mare, lago o fiume) a profondità superiori a 4–5 m. Fornisce acqua filtrata per raffreddamento industriale, pretrattamento per dissalazione, pretrattamento per acqua potabile e altri processi produttivi.

Categoria / Tipologia
CATEGORIA: PRESA D'ACQUA
TIPOLOGIA: SCHERMI A TAMBURO ROTANTE / FILTRI SOMMERSI A FLUSSO LATERALE

Costruzione
La macchina dispone di una struttura portante cilindrica irrigidita da costole radiali in acciaio che sostengono un'ampia superficie filtrante cilindrica libera. I pannelli filtranti rimovibili e bullonati (telaio + rete a maglia quadra) consentono la sostituzione in sito. Il tamburo è montato su un albero centrale supportato da due supporti laterali con cuscinetti lubrificati a vita. La trasmissione è assicurata da un motoriduttore con ingranaggi cilindrici e pignone-cremagliera. Il sistema di pulizia comprende barre di lavaggio interne a controcorrente con ugelli ad alta pressione e convoglia i detriti in un tramoggia. La tenuta è ottenuta mediante guarnizioni tra il tamburo rotante e una parte fissa in acciaio montata sul canale. La protezione da sovraccarichi è fornita da dispositivi dinamometrici standard o da limitatori elettronici di assorbimento opzionali.

Componenti principali

• Struttura portante cilindrica con irrigidimenti radiali in acciaio
• Pannelli filtranti rimovibili bullonati (telaio + rete a maglia quadra)
• Albero centrale rotante
• Due supporti laterali con cuscinetti lubrificati a vita
• Motoriduttore con ingranaggi cilindrici e trasmissione pignone-cremagliera
• Due barre di lavaggio interne→esterne a controcorrente con ugelli ad alta pressione
• Tramoggia per materiale filtrato e acqua di lavaggio
• Sistema di tenuta con guarnizioni tra tamburo e parte fissa del canale
• Protezione sovraccarico: dispositivi dinamometrici o limitatori elettronici opzionali

Principio di funzionamento

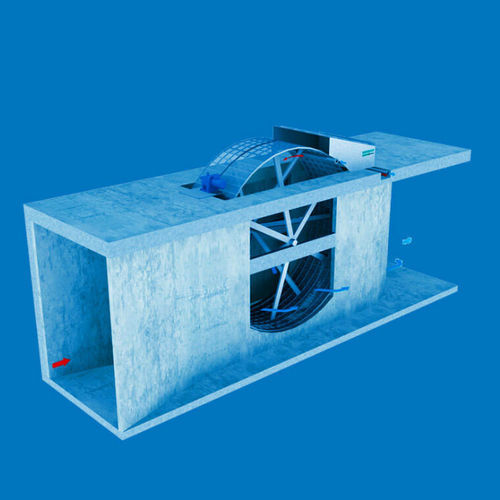

L'acqua che entra nel canale viene convogliata sulla superficie esterna sommersa del tamburo e filtrata passando dall'esterno verso l'interno, uscendo assialmente da entrambe le estremità. La superficie centrale a valle del canale è chiusa, costringendo il flusso a dividersi e ricombinarsi dopo il filtro. I materiali trattenuti all'esterno del tamburo vengono rimossi dall'acqua di lavaggio proiettata dall'interno verso l'esterno, che convoglia i detriti nella tramoggia.

Applicazioni

• Prese d'acqua in mare, lago o fiume a profondità >4–5 m
• Fornitura di acqua di raffreddamento per processi industriali
• Pretrattamento per dissalazione
• Pretrattamento per trattamento di acqua potabile
• Altre prese d'acqua per processi industriali

Vantaggi principali

• Progettato per portate molto elevate
• Costruzione in materiali inox e riciclabili
• Cuscinetti lubrificati a vita per funzionamento continuo
• Bassa manutenzione ordinaria grazie alla semplicità costruttiva
• Pulizia interna completamente automatica per prestazioni durature

Caratteristiche / specifiche tecniche

• Modello: VTR2
• Profondità di installazione: adatto a canali oltre 4–5 metri
• Principio di filtrazione: tamburo rotante sommerso a flusso laterale (esterno→interno)
• Supporto filtrante: pannelli rimovibili con rete a maglia quadra
• Trasmissione: motoriduttore con ingranaggi cilindrici, pignone-cremagliera
• Pulizia: due barre di lavaggio interne→esterne a controcorrente con ugelli ad alta pressione
• Materiali: inox e riciclabili
• Cuscinetti: lubrificati a vita, dimensionati per funzionamento continuo in immersione
• Tenuta: sistema di guarnizioni tra tamburo rotante e parte fissa del canale
• Raccolta: tramoggia per materiale filtrato e acqua di lavaggio
• Protezione sovraccarico: dispositivi dinamometrici; limitatori elettronici opzionali
• Funzionamento: pulizia completamente automatica
