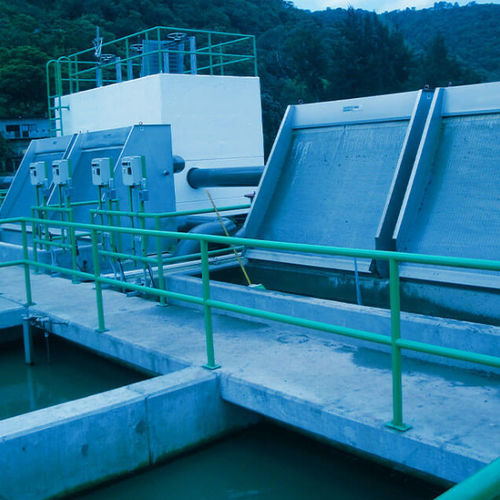

Sgrigliatore fine VS

meccanicoa vibrazione

Panoramica del prodotto
La griglia statica VS è un'unità di vagliatura fine progettata per il pretrattamento delle acque reflue civili e industriali. È raccomandata quando non è disponibile alimentazione elettrica in sito o quando è necessario evitare macchine motorizzate. La serie VS è un setaccio meccanico statico; la variante VSV include un vibratore elettromeccanico per migliorare lo scarico dei solidi.

Categoria / Tipologia
CATEGORIA: PRELIEVO ACQUA
TIPOLOGIA: GRIGLIE

Quando usarla
La griglia statica VS è indicata per il vagliatura fine di acque reflue grezze in impianti municipali e industriali, cantieri temporanei e installazioni remote con alimentazione limitata. Selezionare la variante VSV quando è richiesta la vibrazione meccanica per migliorare la rimozione dei solidi.

Come è costruita
L'unità è costituita da un telaio di profili e lamiera pressopiegata che forma una camera di alimentazione e scarico a doppia azione, un pacco filtrante composto da barre a filo trapezoidale con spaziatura definita e, nel modello VSV, un vibratore elettromeccanico.

Come funziona
L'acqua grezza riempie la camera di ingresso e scorre sulla parte superiore del pacco filtrante, che garantisce una distribuzione uniforme del flusso. L'acqua passa attraverso gli spazi tra le barre a filo trapezoidale e raggiunge la camera di scarico mentre i materiali trattenuti scorrono lungo la griglia e cadono per gravità nell'area di raccolta. La geometria della griglia rallenta e parzialmente deidrata i materiali. L'inclinazione del pacco filtrante è regolabile tramite una manopola per ottimizzare le prestazioni in base al tipo di acqua. Il design statico riduce al minimo le parti in movimento e, nella versione VS, elimina la necessità di un motore elettrico, riducendo i requisiti di installazione e manutenzione.

Punti di forza

• Non necessita di elettricità (modello VS statico)
• Bassi costi di installazione e manutenzione
• Funzionamento semplice
• Funzionamento silenzioso e prestazioni costanti nel tempo

Caratteristiche / specifiche tecniche

• Serie: VS (griglia statica); variante VSV disponibile con vibratore elettromeccanico
• Applicazione: Vagliatura fine di acque reflue civili e industriali
• Struttura: Telaio di profili e lamiera pressopiegata formando camera alimentazione-scarico a doppia azione
• Filtro: Barre a filo trapezoidale con spaziatura specificata
• Funzionamento: Trasporto dei materiali assistito dalla gravità; inclinazione regolabile tramite manopola
• Vantaggi: Assenza di parti in movimento e motore elettrico nella versione statica, ridotti costi di installazione e manutenzione, funzionamento silenzioso, prestazioni costanti
• Regolazione: Inclinazione regolabile per ottimizzare le prestazioni per diversi tipi di acqua
