Sgrigliatore a nastro GNAFO2

grossolanoa vitein controcorrente

Panoramica del prodotto Il GNAFO2 è un setaccio a nastro a flusso centrale dotato di pannelli filtranti in rete metallica, progettato per lo schermo delle acque in canali di presa (mare, lago, fiume) e per applicazioni con portate elevate. La versione con coclea senza albero per raccolta del materiale schermato è adatta ad acque con solidi grossolani e a reflui industriali.

Categoria / Tipologia PRESA D'ACQUA / SETACCI

Quando usarlo Il GNAFO2 è indicato per il prefiltraggio delle acque di presa provenienti da canali marini, lacustri o fluviali e, in generale, quando è necessario trattare portate significative. La versione con coclea senza albero è consigliata in presenza di detriti grossolani o reflui industriali.

Costruzione

• Telaio in lamiera stampata per elevata rigidità

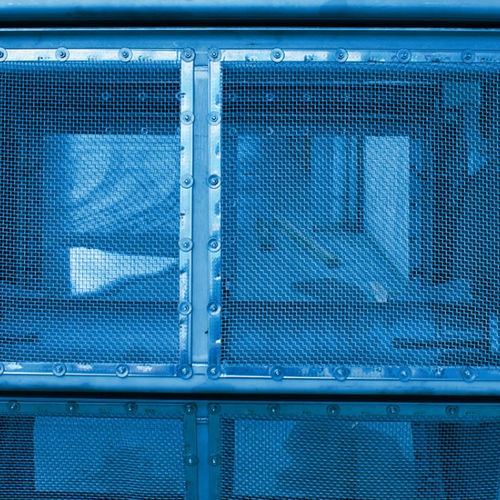

• Nastro filtrante composto da pannelli in rete metallica
• Catene a rulli gemelle per il trasporto del nastro
• Dentiere superiori per avanzare i pannelli tramite le catene
• Dentiere inferiori per il ritorno e la guida delle catene
• Albero di trasmissione montato su supporti autoallineanti tra le ruote
• Motoriduttore pesante per azionamento affidabile
• Sistema di pulizia completo: due rampe di lavaggio con ugelli per lavaggio in controcorrente
• Canale di drenaggio centrale in parte superiore con coclea interna senza albero per lo scarico
• Motoriduttore per la rotazione della coclea senza albero

Funzionamento L'acqua entra nella parte centrale della macchina e passa dall'interno all'esterno attraverso le due facce filtranti opposte, creando due flussi filtrati che si ricongiungono a valle. Il nastro è normalmente fermo; i pannelli iniziano a ruotare solo quando la differenza di livello monte/valle raggiunge un valore preimpostato. Le particelle più grandi dell'apertura di filtrazione si depositano sui pannelli; il nastro le solleva fino all'altezza di scarico dove un sistema di lavaggio in controcorrente con acqua già filtrata rimuove il materiale schermato. L'acqua di risciacquo e i materiali schermati defluiscono nella vasca centrale dove la coclea senza albero provvede alla disidratazione e allo scarico. Il design semplice e la pulizia completamente automatica assicurano alte prestazioni e lunga affidabilità.

Punti di forza

• Elevata adattabilità a canali da pochi metri fino a diverse decine di metri di profondità
• Robustezza con vita utile della macchina possibile superiore a 30 anni
• Capacità di filtrazione variabile in funzione delle portate
• Elevate prestazioni grazie alla filtrazione in singolo passaggio che fornisce acqua trattata a basso contenuto di solidi sospesi

Caratteristiche / specifiche tecniche

• Modello: GNAFO2
• Categoria: Presa d'acqua - Setacci
• Tipo di filtro: Nastro a flusso centrale con pannelli filtranti in rete metallica
• Costruzione: Telaio in lamiera stampata
• Convogliamento: Nastro di pannelli filtranti mosso da catene a rulli gemelle e ruote dentate
• Azionamento: Motoriduttore pesante con albero su supporti autoallineanti
• Pulizia: Due rampe di lavaggio con ugelli; lavaggio in controcorrente con acqua filtrata
• Gestione materiali schermati: Canale di drenaggio centrale con coclea interna senza albero e motoriduttore per disidratazione e scarico
• Funzionamento: Normalmente statico; i pannelli ruotano quando la differenza di livello raggiunge la soglia preimpostata
• Applicazioni: Canali di presa mare/lago/fiume, portate elevate, acque con solidi grossolani, reflui industriali
• Prestazioni: Filtrazione in passaggio singolo, capacità variabile, progettato per lunga durata
