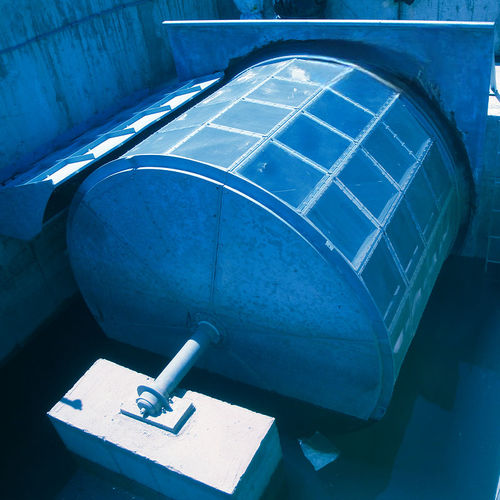

Sgrigliatore a tamburo GRSI

in controcorrentea barrerotativo

Nome del prodotto
Setaccio a tamburo rotante (GRSI) progettato per micro-filtrazione nelle applicazioni di captazione dell'acqua.

Quando utilizzarlo
Il GRSI è indicato per installazione su captazioni di acqua di mare, laghi o fiumi per impianti di raffreddamento, desalinizzazione, potabilizzazione, irrigazione e processi industriali.

Costruzione

• Struttura portante cilindrica robusta rinforzata da profili d'acciaio radiali per garantire una vasta superficie cilindrica libera in grado di sopportare carichi idraulici e la rotazione in acqua.
• Serie di pannelli filtranti rimovibili avvitati alla struttura; ogni pannello è composto da un telaio e da una maglia quadrata o da lamiera forata.
• Albero centrale fisso che sostiene l'intero tamburo.
• Due supporti laterali dotati di boccole auto-lubrificanti speciali dimensionate per funzionamento continuo in acqua e per supportare la rotazione del tamburo rispetto all'albero fisso.
• Motoriduttore con ingranaggi cilindrici che aziona il tamburo tramite un pignone che ingrania su una cremagliera.
• Barra di lavaggio a controcorrente con ugelli ad alta pressione per pulire la superficie filtrante dall'interno verso l'esterno.
• Vasca raccoglitrice per i materiali trattenuti e l'acqua di lavaggio.
• Sistema di tenuta con guarnizioni montate tra il tamburo rotante e una parte fissa in acciaio fissata alla parete del canale.
• Protezione da sovraccarichi mediante dispositivi dinamometrici standard o, su richiesta, limitatori elettronici di assorbimento.
• Design semplice e pulizia completamente automatica per prestazioni durature e affidabilità a lungo termine.

Come funziona
Il flusso d'acqua in ingresso, assiale rispetto al tamburo, è costretto a attraversare la superficie filtrante cilindrica dall'esterno verso l'interno. L'acqua filtrata si ricombina all'interno del tamburo e viene scaricata assialmente. I solidi trattenuti sulla superficie esterna vengono rimossi dall'acqua di lavaggio spruzzata a controcorrente dall'interno verso l'esterno del tamburo e convogliati nella vasca raccoglitrice.

Punti di forza

• Manutenzione ridotta grazie all'assenza di componenti meccanici in movimento immersi nell'acqua.
• Risparmio energetico e maggiore durata mantenendo il tamburo fermo salvo durante i cicli di lavaggio.
• Elevate portate specifiche.
• Costruzione robusta per esercizio gravoso.

Caratteristiche / specifiche tecniche

• Modello: GRSI (setaccio a tamburo rotante).
• Applicazione: captazione d'acqua per raffreddamento, desalinizzazione, potabilizzazione, irrigazione e processi industriali.
• Pannelli filtranti: pannelli incorniciati rimovibili con maglia quadrata o lamiera forata.
• Trasmissione: motoriduttore con ingranaggi cilindrici e trasmissione pignone‑cremagliera.
• Sistema di lavaggio: barra a controcorrente con ugelli ad alta pressione (interno → esterno).
• Supporti: supporti laterali con boccole auto-lubrificanti; albero centrale fisso.
• Tenuta: sistema di guarnizioni tra tamburo rotante e parte fissa montata sul canale.
• Vasca: raccolta dei materiali trattenuti e delle acque di lavaggio.
• Protezione sovraccarico: dispositivi dinamometrici standard; limitatori elettronici opzionali.
• Funzionamento: pulizia completamente automatica; tamburo fermo salvo durante il lavaggio per ridurre i consumi energetici.
• Costruzione: struttura in acciaio rinforzata da profili radiali per elevata resistenza meccanica.
