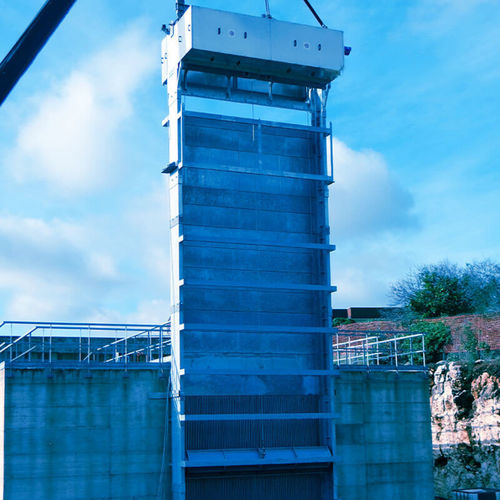

Sgrigliatore a tamburo GGPSC

a barremeccanicoverticale

CATEGORIA / TIPOLOGIA
CATEGORIA: PRELIEVO ACQUA
TIPOLOGIA: GRIGLIE / SCHEDE

QUANDO UTILIZZARLO
La griglia piana a cavo sub‑verticale tipo GGPSC è progettata per il macroscavo nelle opere di presa e per grandi impianti di depurazione delle acque reflue e industriali. Risulta particolarmente adatta a canali profondi e larghi dove è richiesta la rimozione ad alta capacità di detriti grossolani.

COME È COSTRUITA
È costituita da: telaio in lamiera d'acciaio piegata a pressa; filtro formato da un insieme di barre piatte fissate al canale tramite traverse di supporto; secchio pendolare in acciaio con pettine che scorre su guide con ruote; sistema di movimentazione del secchio con tre funi d'acciaio, tamburo per cavo e supporti; motoriduttore pendolare con innesto sull'albero del tamburo; attuatore elettrico che gestisce la rotazione del secchio tramite la terza fune; e sistema dedicato di pulizia/abbocco del secchio installato nella parte superiore della macchina.

COME FUNZIONA
I materiali depositati sulle barre vengono sollevati dal secchio pendolare durante la corsa ascendente. Il secchio viene ruotato e svuotato a una distanza prestabilita dal punto di scarico superiore grazie all'attuatore elettrico e alla sua geometria specifica. Dopo una pausa in alto, il secchio scende mantenendo distanza dalle barre grazie al sistema di guida e controllo della rotazione. Il ciclo si ripete automaticamente. La protezione da sovraccarichi è fornita da dispositivi dinamometrici standard o, in opzione, da limitatori elettronici di assorbimento/corrente. L'assenza di parti meccaniche immerse e l'operatività completamente automatica assicurano prestazioni affidabili nel tempo.

PUNTI DI FORZA

• Nessuna parte meccanica mobile in acqua
• Idonea per canali profondi e larghi
• Ingombro complessivo ridotto
• Capacità di sollevare materiali di grandi dimensioni
• Costruzione robusta

Caratteristiche tecniche / specifiche

• Telaio: costruzione in lamiera d'acciaio piegata a pressa
• Filtro: insieme di barre piatte fissate al canale tramite traverse di supporto
• Secchio: secchio pendolare in acciaio con pettine; scorre su guide con ruote
• Movimentazione secchio: tre funi d'acciaio, tamburo per cavo e supporti
• Azionamento: motoriduttore pendolare innestato sull'albero del tamburo; attuatore elettrico per la rotazione del secchio
• Pulizia secchio: sistema dedicato installato in alto per lo scarico del materiale trattenuto
• Protezione sovraccarico: dispositivi dinamometrici standard o limitatori elettronici di assorbimento opzionali
• Funzionamento: ciclo di pulizia completamente automatico; nessuna parte meccanica immersa
• Applicazioni: macroscavo alle captazioni d'acqua; grandi impianti di depurazione e impianti industriali; adatto a canali profondi e larghi
