Filtro ad acqua GRSIS

in pannelli

Categoria e tipologia
CATEGORIA: PRESE D'ACQUA
TIPOLOGIA: FILTRI

Prodotto

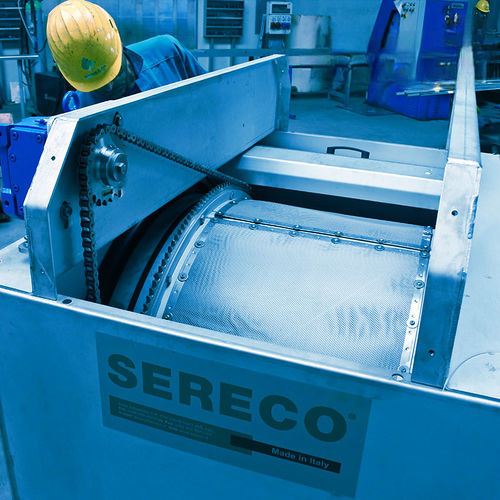

Il GRSIS è un filtro a tamburo rotante compatto, progettato per la filtrazione di portate ridotte (alcune centinaia di m3/h) di acque reflue da depurare, acqua di mare, di lago o di fiume, destinato a processi industriali, potabilizzazione, irrigazione o processi produttivi in generale.

Costruzione

• Struttura compatta parallelepipeda completamente chiusa in acciaio inox che contiene tutti i componenti.
• Cilindro orizzontale irrigidito da profili radiali in acciaio per garantire una grande superficie cilindrica libera resistente alla rotazione e alle spinte idrauliche.
• Serie di pannelli filtranti avvitati e rimovibili in rete quadrata o lamiera perforata per una facile sostituzione.
• Albero fisso che supporta l'intera struttura.
• Due supporti laterali con boccole autolubrificanti dimensionate per funzionamento continuo in acqua.
• Motorereducer con ingranaggi cilindrici; rotazione del tamburo tramite pignone che ingaggia una cremagliera.
• Barra di lavaggio controcorrente con ugelli ad alta pressione per pulire la superficie filtrante dall'interno verso l'esterno.
• Tramoggia per la raccolta dei materiali trattenuti e delle acque di lavaggio; tenuta con guarnizioni tra tamburo e parete del contenitore.
• Protezione da sovraccarichi mediante dispositivi dinamometrici o limitatori di assorbimento elettronici opzionali; quadro elettrico.

Funzionamento
Il flusso entra assialmente attraverso una flangia di ingresso. L'acqua attraversa i pannelli filtranti dall'esterno verso l'interno; l'acqua filtrata si ricombina e fuoriesce assialmente tramite una flangia di uscita. I solidi trattenuti sulla superficie esterna vengono spinti nella tramoggia dal lavaggio controcorrente e scaricati tramite una flangia. L'unità è fornita con filtro sulla tubazione di lavaggio, flangia di troppo pieno e scarico di fondo.

Punti di forza

• Unità compatta e facilmente spostabile adatta a installazioni con spazio ridotto.
• Costruzione interamente in acciaio inox per resistenza alla corrosione in ambiente marino e acqua dolce.
• Pulizia automatica che riduce le operazioni di manutenzione ordinaria.
• Apertura filtrante intercambiabile per adattarsi a diversi solidi e applicazioni.

Caratteristiche / specifiche tecniche

• Modello / Serie: GRSIS
• Portata idonea: portate ridotte (alcune centinaia di m3/h)
• Applicazioni: acque reflue da depurare, acqua di mare/lago/fiume; processi industriali, potabilizzazione, irrigazione, processi produttivi generali
• Materiale di costruzione: acciaio inox
• Elementi filtranti: pannelli amovibili avvitati con rete quadrata o lamiera perforata; apertura filtrante regolabile/sostituibile
• Trasmissione: motorereducer con ingranaggi cilindrici, pignone e cremagliera
• Pulizia: lavaggio in controcorrente ad alta pressione dall'interno verso l'esterno; sistema automatico
• Supporti e cuscinetti: supporti con boccole autolubrificanti per funzionamento continuo in acqua
• Tenuta: tenuta mediante guarnizioni tra tamburo e contenitore
• Collegamenti e scarichi: flange di ingresso/uscita, flangia di troppo pieno, scarico di fondo, tramoggia per solidi e acque di lavaggio
• Accessori: filtro sulla tubazione di lavaggio, quadro elettrico
• Protezione: protezione sovraccarico mediante dispositivi dinamometrici o limitatori elettronici opzionali
