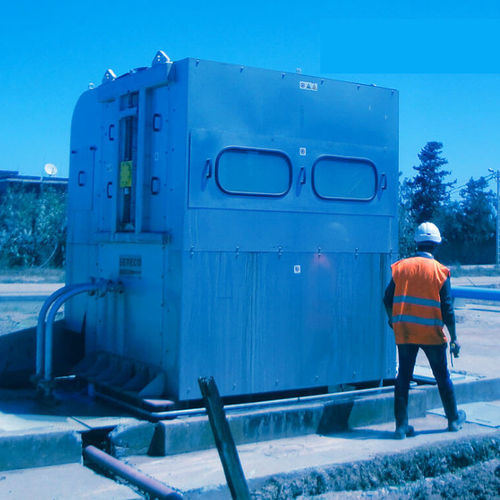

Sgrigliatore a nastro GNAFO1

in controcorrentemeccanico

Nome del prodotto Schermo a nastro a doppio flusso (GNAFO1)

Categoria / Tipologia PRESA D'ACQUA / SCHERMI

Quando usarlo
Il GNAFO1 è uno schermo a nastro a doppio flusso dotato di pannelli filtranti in rete metallica, progettato per filtrare l'acqua di presa da canali marini, laghi o fiumi e, in generale, per situazioni con portate elevate o grande profondità. È indicato quando è richiesta una ampia superficie di filtrazione e una pulizia automatica per operazioni di presa d'acqua continue.

Come è costruito

• Struttura robusta realizzata in lamiera d'acciaio piegata
• Nastro composto da pannelli filtranti modulari in rete metallica montati su catene a rulli doppie
• Due ruote dentate nella parte superiore per avanzare i pannelli filtranti lungo le catene
• Due ruote dentate nella parte inferiore per guidare e riportare le catene con precisione
• Albero motore montato su supporti autoallineanti posizionati tra le catene superiori
• Motoriduttore per una trasmissione affidabile
• Sistema completo di rimozione e lavaggio costituito da due rampe di lavaggio a controcorrente dotate di ugelli

Come funziona
L'acqua in ingresso alla macchina si divide in due flussi che attraversano le facce filtranti opposte e si ricongiungono all'interno dello schermo. L'acqua filtrata viene evacuata attraverso un'apertura posteriore. L'unità è normalmente statica; i pannelli filtranti iniziano a ruotare quando la differenza di livello tra monte e valle raggiunge un valore preimpostato. I materiali più grandi delle aperture di filtrazione si depositano sui pannelli, i quali sollevano il materiale fuori dal flusso fino all'altezza di scarico prevista. All'altezza di scarico, il materiale viene rimosso dai pannelli mediante un sistema di lavaggio a controcorrente che utilizza acqua già filtrata dallo schermo. L'acqua di lavaggio e i materiali setacciati confluiscono in un canale di raccolta (di norma in calcestruzzo armato) e vengono rimossi mediante scarico. Il design semplice e la pulizia completamente automatica assicurano prestazioni costanti e affidabilità nel tempo.

Punti di forza

• Adatto a canali profondi e ad alte portate
• Ampia superficie di filtrazione efficace
• Costruzione robusta con vita utile prevista superiore a 30 anni
• Manutenzione semplice ed economica

Caratteristiche / Specifiche tecniche

• Modello: GNAFO1
• Tipo: Schermo a nastro a doppio flusso con pannelli filtranti in rete metallica
• Applicazione: Canali di presa d'acqua in mare, laghi e fiumi; altre situazioni a elevato flusso o grande profondità
• Costruzione: Struttura in lamiera piegata
• Mezzo filtrante: Pannelli in rete metallica assemblati su catene a rulli doppie
• Trasmissione: Ruote dentate superiori e inferiori; albero motore su supporti autoallineanti; motoriduttore
• Sistema di pulizia: Due rampe di lavaggio a controcorrente con ugelli che utilizzano acqua filtrata
• Funzionamento: Normalmente statico; rotazione automatica dei pannelli attivata dalla differenza di livello monte/valle
• Gestione dei materiali setacciati: Azione di sollevamento integrata nei pannelli per lo scarico all'altezza richiesta e lavaggio mediante acqua a controcorrente
• Scarico: I materiali setacciati e l'acqua di lavaggio confluiscono in un canale di raccolta per la rimozione tramite scarico (di norma calcestruzzo armato)
• Vantaggi di progetto: Ampia superficie di filtrazione, pulizia automatica, lunga durata, bassa manutenzione
