Filtro ad acqua VTR1

in pannelli

Panoramica del prodotto
Il VTR1 è un filtro a tamburo rotante a flusso centrale e grande diametro, progettato per l'installazione in canali di presa d'acqua di mare, lago o fiume, tipicamente a profondità superiori a 4-5 m. Garantisce separazione ad alta capacità per acqua di raffreddamento, prelievi per dissalazione, potabilizzazione e altri processi industriali.

Categoria / Tipologia
CATEGORIA: PRESA D'ACQUA
TIPOLOGIA: SCHERMI / RETI

Quando utilizzarlo
Il VTR1 è indicato per canali di presa profondi (>4-5 m) o per applicazioni che richiedono filtrazione continua e ad alto portata dell'acqua grezza prima di pompe, scambiatori, impianti di dissalazione o linee di trattamento.

Come è costruito
La macchina è composta da una struttura portante cilindrica irrigidita da profili radiali in acciaio che garantiscono una grande superficie cilindrica rigida in grado di sopportare carichi di rotazione e spinte idrauliche. I pannelli filtranti sono smontabili e avvitati alla struttura; ogni pannello è costituito da un telaio e da una superficie filtrante disponibile in rete quadrata o lamiera forata. Il tamburo è sostenuto da un albero rotante e due robusti supporti laterali con cuscinetti lubrificati a vita, dimensionati per funzionamento continuo in immersione. Un motoriduttore con ingranaggi cilindrici aziona il tamburo tramite un pignone che ingrana su una cremagliera. Il filtro include una barra di lavaggio controcorrente con ugelli ad alta pressione che pulisce la superficie filtrante dall'interno verso l'esterno, e una o più tramogge per raccogliere i materiali trattenuti e l'acqua di lavaggio. Un sistema di guarnizioni garantisce la tenuta tra il tamburo rotante e la parte fissa del canale. La protezione da sovraccarichi è assicurata da dispositivi dinamometrici standard o, su richiesta, da limitatori elettronici. Il progetto e il sistema di pulizia completamente automatico mirano a garantire affidabilità a lungo termine.

Principio di funzionamento

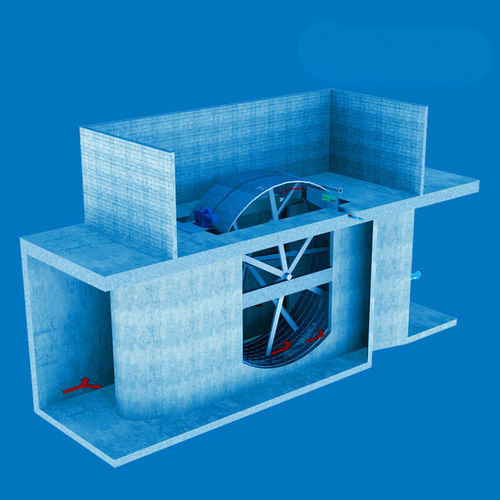

L'acqua che entra nel canale viene divisa e fluisce assialmente nel tamburo da entrambi i lati. Una piastra frontale chiusa obbliga il flusso a attraversare la superficie filtrante cilindrica immersa dall'interno verso l'esterno. Dopo la filtrazione l'acqua si ricombina e prosegue a valle. I materiali trattenuti sulla superficie interna del tamburo vengono spostati nelle tramogge dall'acqua di lavaggio spruzzata in controcorrente.

Punti di forza

• Adatto a portate molto elevate (mega-portate)
• Costruzione in acciaio inossidabile e materiali riciclabili
• Cuscinetti lubrificati a vita per funzionamento continuo in immersione
• Bassa manutenzione ordinaria grazie a design semplice e pulizia automatica

Specifiche tecniche

• Modello: VTR1 (filtro a tamburo rotante a flusso centrale)
• Applicazione: prese d'acqua in mare, lago, fiume; adatto per profondità >4-5 m
• Superficie filtrante: pannelli rimovibili con rete quadrata o lamiera forata
• Struttura: telaio cilindrico rinforzato con profili radiali
• Trasmissione: motoriduttore con ingranaggi cilindrici; pignone e cremagliera
• Cuscinetti: supporti laterali con cuscinetti lubrificati a vita, dimensionati per rotazione in immersione
• Pulizia: barra di lavaggio controcorrente con ugelli ad alta pressione (interno→esterno)
• Raccolta: tramoggia/e per materiali setacciati e acque di lavaggio
• Tenuta: guarnizioni tra tamburo rotante e parti fisse del canale
• Protezione sovraccarico: dispositivi dinamometrici standard; limitatori elettronici su richiesta
• Esercizio: pulizia completamente automatica per prestazioni continue
