Reja de desbaste de tambor SGM

mecánica

CATEGORÍA / TIPOLOGÍA
CATEGORÍA: TOMAS DE AGUA
TIPOLOGÍA: REJILLAS

CUÁNDO USARLO
El limpiador automático SGM está diseñado para captaciones de gran caudal, tanto en agua dulce como salada: centrales hidroeléctricas, captaciones para refrigeración, potabilización y desalinización, y tomas para procesos industriales.

CÓMO ESTÁ HECHO

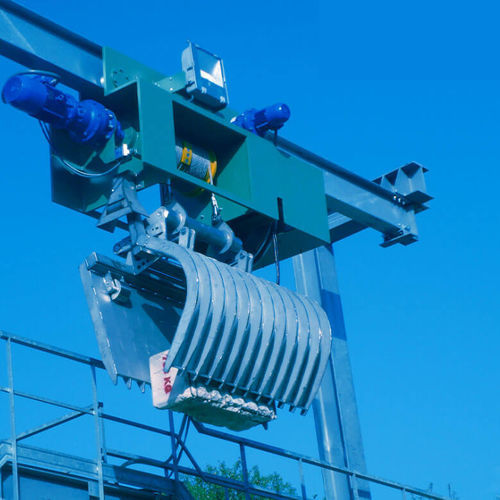

El SGM consta de una estructura portante de acero con columnas que sostienen un monorraíl de rodadura. Un carro desliza por el monorraíl con cuatro ruedas, al menos dos accionadas por motorreductores. La alimentación del carro se realiza mediante línea de festón con cable multipolar o por un enrollador de cable eléctrico. Un polipasto eléctrico montado en el carro utiliza dos cables de acero en un tambor para elevar y descender la cuchara; el polipasto incluye motorreductor auto-frenante, sensores de posición y protecciones contra sobrecargas. La apertura/cierre de la cuchara se realiza mediante dos pistones hidráulicos de doble efecto en acero inoxidable, comandados por una unidad hidráulica instalada en el carro. Existe una cuchara para la recogida del material tamizado.

CÓMO FUNCIONA
La cuchara incorpora un peine rascador inferior fijo que permanece en contacto con las barras del tamiz y desplaza el material hacia abajo durante el descenso. Una cuchara superior rotativa, accionada por los pistones, sujeta el material durante el ascenso para su transporte y descarga. El SGM puede seguir trayectorias rectilíneas, curvilíneas o mixtas, permitiendo limpiar tamices no adyacentes o no lineales. El funcionamiento puede ser manual o totalmente automático y permite actuar sobre secciones individuales para mantenimiento o vaciado de canales.

VENTAJAS

• RAPIDEZ EN LA LIMPIEZA DE CANALES MUY GRANDES
• POSIBILIDAD DE DESCARGAR EL MATERIAL TAMIZADO A DISTANCIAS
• CAPACIDAD DE TRABAJAR EN TAMICES NO RECTILÍNEOS
• BLOQUE DE LIMPIEZA COMPACTO
• CONTROL REMOTO VISIBLE

características / especificaciones técnicas

• Modelo: SGM
• Aplicación: captaciones para centrales hidroeléctricas, refrigeración, potabilización, desalinización y procesos industriales
• Estructura: columnas de acero con monorraíl de rodadura
• Carro: cuatro ruedas, al menos dos motorreducidas
• Alimentación del carro: línea de festón con cable multipolar o enrollador de cable
• Polipasto: polipasto eléctrico con dos cables de acero en tambor, motorreductor auto-frenante, sensores y protección contra sobrecargas
• Elevación: dos pistones hidráulicos de doble efecto en acero inoxidable con unidad de control hidráulico
• Cuchara: cuchara mordiente con peine rascador inferior fijo y cuchara superior rotativa
• Trayectorias: rectilíneas, curvilíneas o mixtas
• Operación: manual o totalmente automática; intervención por secciones
• Diseñado para grandes caudales en entornos de agua dulce y salada
