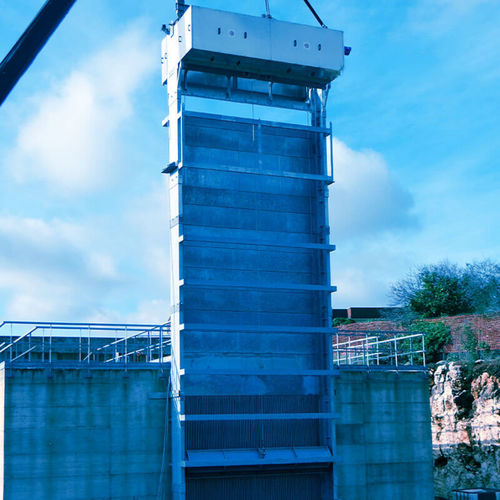

Reja de desbaste de tambor GGPSC

con barrotesmecánicavertical

CATEGORÍA / TIPOLOGÍA
CATEGORÍA: CAPTACIÓN DE AGUA
TIPOLOGÍA: REJILLAS / CRIBAS

CUÁNDO UTILIZARLO
La rejilla plana a cable subvertical tipo GGPSC está diseñada para el macrorretención en estructuras de captación y para grandes plantas de tratamiento de aguas residuales y aguas industriales. Es especialmente adecuada para canales profundos y anchos donde se requiere la extracción de grandes residuos a alta capacidad.

CÓMO ESTÁ CONSTRUIDA
Se compone de: un bastidor en chapa de acero plegada a prensa; un filtro formado por un conjunto de barras planas fijadas al canal mediante travesaños de soporte; una cubeta pendular de acero con peine que se desliza sobre guías con ruedas; un sistema de maniobra de la cubeta con tres cables de acero, tambor de cable y soportes; un motorreductor pendular acoplado al eje del tambor; un actuador eléctrico que controla la rotación de la cubeta a través del tercer cable; y un sistema dedicado de limpieza/descarga de la cubeta instalado en la parte superior de la máquina.

CÓMO FUNCIONA
Los residuos depositados sobre las barras son levantados por la cubeta pendular durante la carrera ascendente. La cubeta se rota y vacía a una distancia definida del punto de descarga superior gracias al actuador eléctrico y a su geometría específica. Tras una pausa en la parte superior, la cubeta desciende manteniéndose a distancia de las barras gracias al sistema de guías y control de rotación. El ciclo se repite automáticamente. La protección contra sobrecargas se realiza mediante dispositivos dinamométricos estándar o, opcionalmente, por limitadores electrónicos de corriente/absorción. La ausencia de piezas mecánicas móviles sumergidas y la operación totalmente automática garantizan un rendimiento fiable a largo plazo.

PUNTOS FUERTES

• Sin piezas mecánicas móviles en el agua
• Adecuado para canales profundos y grandes
• Huella total compacta
• Capacidad para elevar residuos de gran tamaño
• Construcción robusta

Características técnicas / especificaciones

• Bastidor: construcción en chapa de acero plegada a prensa
• Filtro: conjunto de barras planas fijadas al canal mediante travesaños de soporte
• Cubeta: cubeta pendular de acero con peine; se desliza sobre guías con ruedas
• Maniobra de la cubeta: tres cables de acero, tambor de cable y soportes
• Accionamiento: motorreductor pendular acoplado al eje del tambor; actuador eléctrico para la rotación de la cubeta
• Limpieza de la cubeta: sistema de limpieza dedicado instalado en la parte superior para la descarga del material retenido
• Protección contra sobrecarga: dispositivos dinamométricos estándar o limitadores electrónicos de absorción/corriente opcionales
• Funcionamiento: ciclo de limpieza totalmente automático; sin piezas mecánicas sumergidas
• Aplicaciones: macrorretención en captaciones de agua; grandes plantas de aguas residuales e industrias; apto para canales profundos y anchos
