Reja de desbaste de banda GNAFO2

gruesade tornilloa contracorriente

Descripción del producto El GNAFO2 es una criba de cinta de flujo central equipada con paneles filtrantes de malla metálica, diseñada para tamizar agua en canales de toma (mar, lago, río) y para aplicaciones con caudales elevados. La versión con tornillo sin eje para recogida de material cribado está indicada para aguas con sólidos gruesos en suspensión y para aguas residuales industriales.

Categoría / Tipología TOMA DE AGUA / CRIBAS

Cuándo usarlo El GNAFO2 se utiliza para el precribado de aguas de toma procedentes de canales marinos, lacustres o fluviales y, en general, cuando se deben tratar caudales importantes. Seleccione la versión con tornillo sin eje cuando haya presencia de residuos voluminosos o aguas industriales.

Construcción

• Estructura en chapas de acero embutidas para rigidez

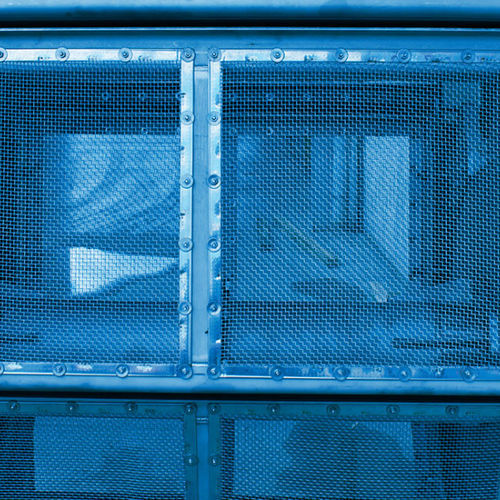

• Cinta filtrante compuesta por paneles de malla metálica
• Cadenas de rodillos dobles para el transporte de la cinta
• Dos ruedas dentadas en la parte superior para el avance de los paneles
• Dos ruedas dentadas en la parte inferior para el retorno y guía de las cadenas
• Eje de accionamiento montado sobre apoyos autoalineantes entre las ruedas
• Motorreductor de gran capacidad
• Sistema de limpieza completo: dos rampas de lavado con boquillas para lavado en contracorriente
• Canal de drenaje central en la parte superior equipado con un tornillo sin eje interno para la descarga
• Motorreductor para la rotación del tornillo sin eje

Cómo funciona El agua entra por el centro de la máquina y pasa del interior al exterior a través de las dos caras filtrantes opuestas, generando dos corrientes filtradas que se reúnen aguas abajo. La banda permanece normalmente estática; los paneles solo giran cuando la diferencia de nivel entre monte y valle alcanza un valor prefijado. Las partículas mayores que la abertura de filtración se depositan en los paneles, que las elevan hasta la altura de descarga donde un sistema de lavado en contracorriente con agua ya filtrada elimina el material cribado. El agua de retroceso y los materiales cribados fluyen hacia la tolva central, donde el tornillo sin eje desagua y transporta el material fuera. El diseño sencillo y la limpieza totalmente automática aseguran un rendimiento continuo y una larga vida útil.

Puntos fuertes

• Gran versatilidad para canales desde unos pocos metros hasta varias decenas de metros de profundidad
• Alta robustez con posibilidad de vida útil de la máquina superior a 30 años
• Capacidad de filtración variable para adaptarse a los caudales
• Alto rendimiento por paso único de filtración que entrega agua tratada con bajos sólidos en suspensión

Características / Especificaciones técnicas

• Modelo: GNAFO2
• Categoría: Toma de agua - Cribas
• Tipo de filtro: Cinta a flujo central con paneles de malla metálica
• Construcción: Bastidor en chapa embutida
• Transporte: Cinta de paneles filtrantes movida por cadenas de rodillos dobles y ruedas dentadas
• Accionamiento: Motorreductor de gran capacidad con eje sobre apoyos autoalineantes
• Limpieza: Dos rampas de lavado con boquillas; lavado en contracorriente con agua filtrada
• Gestión de material cribado: Canal de drenaje central con tornillo sin eje interno y motorreductor para desagüe y descarga
• Funcionamiento: Normalmente estático; los paneles giran cuando la diferencia de nivel alcanza el umbral prefijado
• Aplicaciones: Canales de toma mar/lago/río, situaciones de alto caudal, aguas con sólidos gruesos, aguas industriales
• Rendimiento: Filtración en paso único, capacidad variable, diseñado para larga vida útil
