Filtro de agua VTR1

de paneles

Resumen del producto

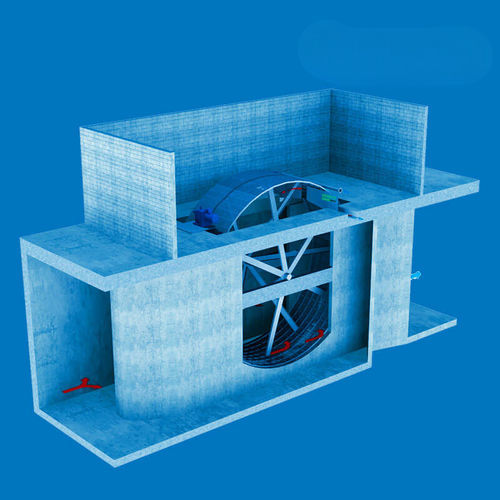

El VTR1 es un filtro de tambor giratorio de gran diámetro y flujo central, diseñado para su instalación en canales de captación de agua de mar, lago o río, normalmente a profundidades superiores a 4-5 m. Proporciona cribado de alta capacidad para agua de refrigeración, tomas para desalación, potabilización y otros procesos industriales de suministro de agua.

Categoría / Tipología
CATEGORÍA: CAPTACIÓN DE AGUA
TIPOLOGÍA: CRIBAS / PANTALLAS

Cuándo usarlo
El VTR1 es adecuado para canales de captación profundos (>4-5 m) o aplicaciones que requieren cribado continuo y de alto caudal del agua cruda antes de bombas, intercambiadores térmicos, unidades de desalación o líneas de tratamiento.

Cómo está construido
La máquina consta de una estructura portante cilíndrica reforzada con perfiles radiales de acero que proporciona una superficie cilíndrica rígida capaz de soportar cargas de rotación y empujes hidráulicos. Los paneles filtrantes son extraíbles y se atornillan a la estructura; cada panel incluye un marco y una superficie filtrante disponible en mallazo cuadrado o placa perforada. El tambor está montado sobre un eje giratorio y apoyado por dos soportes laterales robustos con rodamientos lubricados de por vida, dimensionados para funcionamiento continuo en inmersión. Un motorreductor con engranajes cilíndricos acciona el tambor mediante un piñón que engrana con una cremallera. El filtro incorpora una barra de lavado a contracorriente con boquillas de alta presión que limpia la superficie filtrante de dentro hacia fuera, y una tolva para recoger los materiales retenidos y el agua de lavado. Un sistema de juntas sella la unión entre el tambor giratorio y la parte fija del canal. La protección contra sobrecargas se ofrece mediante dispositivos dinamométricos estándar o, opcionalmente, por limitadores electrónicos. El diseño y el sistema de limpieza totalmente automático aseguran una operación fiable y duradera.

Cómo funciona
El agua que entra en el canal se divide y fluye axialmente hacia el tambor desde ambos lados. Una cara frontal cerrada obliga al flujo a cruzar la superficie filtrante cilíndrica sumergida de dentro hacia fuera. Tras la filtración, el agua se recombina y continúa cuesta abajo. Los materiales retenidos en la superficie interior del tambor son desplazados por el agua de lavado a contracorriente hacia las tolvas.

Puntos fuertes

• Apto para caudales muy elevados (mega caudales)
• Construcción principalmente en acero inoxidable y materiales reciclables
• Rodamientos lubricados de por vida para operación continua en inmersión
• Bajo mantenimiento rutinario por diseño simple y limpieza automática

Especificaciones técnicas

• Modelo: VTR1 (filtro de tambor rotativo de flujo central)
• Aplicación: captación de agua de mar, lago, río; apto para profundidades >4-5 m
• Superficie filtrante: paneles extraíbles con mallazo cuadrado o placa perforada
• Estructura: chasis cilíndrico reforzado con perfiles radiales
• Transmisión: motorreductor con engranajes cilíndricos; piñón y cremallera
• Rodamientos: soportes laterales con rodamientos lubricados de por vida, dimensionados para rotación en inmersión
• Limpieza: barra de lavado a contracorriente con boquillas de alta presión (interior→exterior)
• Recogida: tolva(s) para material retenido y agua de lavado
• Estanqueidad: juntas entre tambor giratorio y partes fijas del canal
• Protección contra sobrecarga: dispositivos dinamométricos estándar; limitadores electrónicos bajo pedido
• Operación: limpieza totalmente automática para rendimiento continuo
