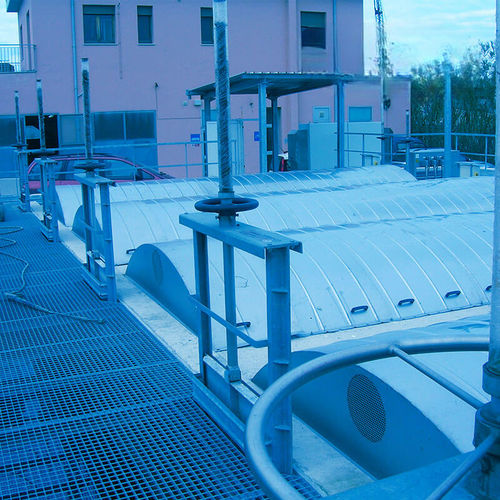

Compuerta de esclusa esclusa PV4

de acero inoxidable

Descripción del producto
Las compuertas tipo PV se utilizan como elementos de corte para canales, reguladores de nivel y depósitos. Cada unidad consta de una pantalla monobloque de acero con rigidizadores, juntas laterales en barra redonda hueca de elastómero SBR, marcos en perfiles de acero estándar y un sistema de accionamiento con tornillo de acero articulado a la compuerta. El volante, soportado por un elemento de rodamiento axial, acciona directamente el tornillo de mando. Indicadas para dimensiones pequeñas y esfuerzos hidrostáticos reducidos que no requieren caja de cambios. Disponibles con juntas en tres lados (PV3) o cuatro lados (PV4). Construcción estándar en acero al carbono; acero inoxidable bajo pedido.

Categoría / Tipología
CATEGORÍA: TOMA DE AGUA
TIPOLOGÍA: COMPUESTAS DE TAMBOR / COMPUERTAS

Puntos fuertes

• Estanqueidad hidráulica óptima
• Funcionamiento manual sencillo mediante volante
• Construcción ligera adecuada para pequeñas dimensiones

Especificaciones técnicas

• Pantalla monobloque de acero con rigidizadores
• Juntas laterales: barra redonda hueca de elastómero SBR
• Marcos en perfiles de acero estándar
• Sistema de accionamiento: tornillo de acero articulado a la compuerta
• Volante soportado por rodamiento axial; accionamiento directo del tornillo
• Indicada para pequeñas dimensiones y baja presión hidrostática (sin caja de cambios)
• Configuraciones de sellado: tres lados (PV3) o cuatro lados (PV4)
• Material estándar: acero al carbono; acero inoxidable bajo pedido
