Filtro de agua GRSIS

de paneles

Categoría y tipo
CATEGORÍA: TOMA DE AGUA
TIPOLOGÍA: FILTROS

Producto

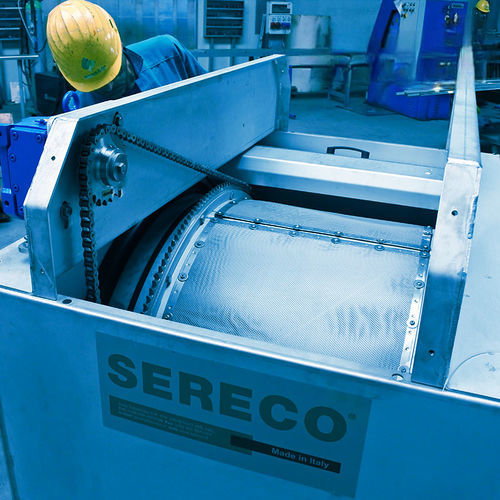

El GRSIS es un filtro de tambor rotativo compacto, diseñado para la filtración de caudales reducidos (algunas centenas de m3/h) de aguas residuales a depurar, agua de mar, de lago o de río, destinado a procesos industriales, producción de agua potable, riego o procesos de producción en general.

Construcción

• Carcasa compacta paralelipédica completamente cerrada en acero inoxidable que contiene todos los componentes.
• Tambor cilíndrico horizontal rigidizado por perfiles radiales de acero para ofrecer una gran superficie cilíndrica libre resistente a la rotación y a las cargas hidráulicas.
• Serie de paneles filtrantes atornillados y desmontables en malla cuadrada o chapa perforada para facilitar su sustitución.
• Eje fijo que soporta todo el tambor.
• Dos soportes laterales con casquillos autolubricantes dimensionados para funcionamiento continuo en agua.
• Reductor con engranajes cilíndricos; giro del tambor mediante piñón que engrana con una cremallera.
• Barra de lavado contracorriente con boquillas de alta presión para limpiar de dentro hacia fuera.
• Tolva para la recogida de sólidos retenidos y agua de lavado; estanqueidad mediante juntas entre tambor y pared del contenedor.
• Protección contra sobrecargas mediante dispositivos dinamométricos o limitadores electrónicos de absorción opcionales; panel de control eléctrico.

Funcionamiento
El caudal entra axialmente a través de una brida de entrada. El agua atraviesa los paneles filtrantes de fuera hacia dentro; el agua filtrada se recombina y sale axialmente por una brida de salida. Los sólidos retenidos en la superficie exterior son empujados hacia la tolva por el lavado contracorriente y evacuados por una brida de salida. La unidad incluye filtro en la tubería de lavado, brida de desbordamiento y descarga inferior.

Puntos fuertes

• Unidad compacta y fácilmente móvil adecuada para instalaciones con espacio limitado.
• Construcción completamente en acero inoxidable para resistencia a la corrosión en ambientes marinos y de agua dulce.
• Limpieza automática que reduce el mantenimiento rutinario.
• Apertura filtrante intercambiable para adaptarse a distintos sólidos y aplicaciones.

Características / especificaciones técnicas

• Modelo / Serie: GRSIS
• Caudal adecuado: caudales reducidos (algunas centenas de m3/h)
• Aplicaciones: aguas residuales a depurar, agua de mar/lago/río; procesos industriales, producción de agua potable, riego, procesos de producción generales
• Material de construcción: acero inoxidable
• Elementos filtrantes: paneles desmontables atornillados con malla cuadrada o chapa perforada; abertura filtrante ajustable/cambiable
• Transmisión: motorreductor con engranajes cilíndricos, piñón y cremallera
• Limpieza: lavado a alta presión en contracorriente de dentro hacia fuera; sistema automático
• Soportes y rodamientos: soportes con casquillos autolubricantes para funcionamiento continuo en agua
• Estanqueidad: sellado mediante juntas entre tambor y contenedor
• Conexiones y descargas: bridas de entrada/salida, brida de desbordamiento, descarga inferior, tolva para sólidos y agua de lavado
• Accesorios: filtro en la tubería de lavado, panel de control eléctrico
• Protección: protección contra sobrecargas mediante dispositivos dinamométricos o limitadores electrónicos opcionales
