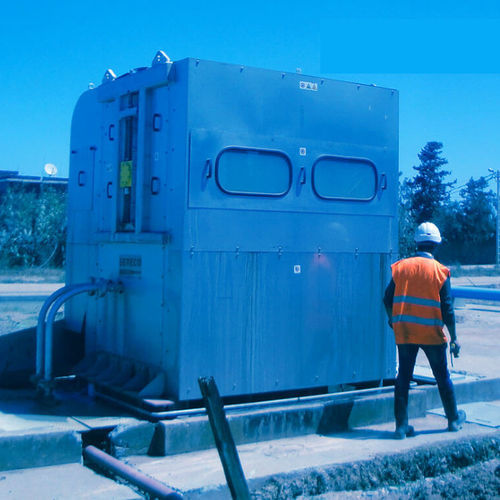

Reja de desbaste de banda GNAFO1

a contracorrientemecánica

Nombre del producto Criba de cinta de doble flujo (GNAFO1)

Categoría / Tipología TOMA DE AGUA / CRIBAS

Cuándo usarla
La GNAFO1, una criba de cinta de doble flujo con paneles filtrantes de malla metálica, está diseñada para filtrar el agua procedente de canales de captación en mar, lagos o ríos y, en general, para situaciones con caudales elevados o gran profundidad. Es adecuada cuando se requiere una gran superficie de filtración y limpieza automática para operaciones continuas de captación de agua.

Cómo está construida

• Estructura resistente fabricada con chapas de acero plegadas por embutición
• Cinta compuesta por paneles filtrantes modulares de malla metálica montados en cadenas de rodillos gemelas
• Dos ruedas dentadas en la parte superior para avanzar los paneles filtrantes a lo largo de las cadenas
• Dos ruedas dentadas en la parte inferior para guiar y devolver las cadenas con precisión
• Eje motriz montado sobre soportes autoalineantes situados entre las cadenas superiores
• Reductor-motor robusto para la transmisión
• Sistema completo de extracción y lavado formado por dos rampas de lavado a contracorriente equipadas con boquillas

Cómo funciona
El agua que llega a la máquina se divide en dos corrientes que atraviesan las caras filtrantes opuestas y se reúnen en el interior de la criba. El agua filtrada se evacua por una abertura trasera. El sistema está normalmente estático; los paneles filtrantes comienzan a girar cuando la diferencia de nivel entre aguas arriba y aguas abajo alcanza un valor preestablecido. Los materiales mayores que las aberturas de filtración se depositan sobre los paneles, que levantan el material fuera del flujo hasta la altura de descarga prevista. En la altura de descarga, el material se retira de los paneles mediante un sistema de lavado a contracorriente que utiliza agua ya filtrada por la criba. El agua de contracorriente y los materiales tamizados fluyen hacia un canal de recogida (normalmente de hormigón armado) y se eliminan por arrastre. El diseño sencillo y la limpieza totalmente automática proporcionan un rendimiento constante y fiabilidad a largo plazo.

Puntos fuertes

• Adecuado para canales de gran profundidad y altos caudales
• Amplia superficie de filtración efectiva
• Construcción robusta con vida útil estimada superior a 30 años
• Mantenimiento sencillo y económico

Características / Especificaciones técnicas

• Modelo: GNAFO1
• Tipo: Criba de cinta de doble flujo con paneles filtrantes de malla metálica
• Aplicación: Canales de toma de agua en mar, lagos y ríos; otras situaciones de alto caudal o gran profundidad
• Construcción: Estructura en chapa embutida
• Medio filtrante: Paneles de malla metálica montados sobre cadenas de rodillos gemelas
• Transmisión: Ruedas dentadas superior e inferior; eje de accionamiento sobre soportes autoalineantes; motorreductor
• Sistema de limpieza: Dos rampas de lavado a contracorriente con boquillas utilizando agua filtrada
• Funcionamiento: Normalmente estático; rotación automática de paneles activada por la diferencia de nivel aguas arriba/aguas abajo
• Gestión de materiales tamizados: Sistema de elevación integrado en los paneles para descarga a la altura requerida y lavado por agua a contracorriente
• Descarga: Los materiales tamizados y el agua de lavado fluyen hacia un canal de recogida para su eliminación por arrastre (normalmente hormigón armado)
• Ventajas de diseño: Gran superficie de filtración, limpieza automática, larga vida útil, bajo mantenimiento
