Filtro de agua VTR2

Descripción del producto
El filtro tambor rotativo de gran diámetro a flujo lateral VTR2 es una pantalla rotatoria sumergida diseñada para instalaciones de toma de agua en aguas profundas (mar, lago o río) a profundidades superiores a 4–5 m. Suministra agua filtrada para refrigeración industrial, pretratamiento para desalación, pretratamiento para agua potable y otros procesos productivos.

Categoría / Tipología
CATEGORÍA: TOMA DE AGUA
TIPOLOGÍA: PANTALLAS DE TAMBOR ROTATIVO / FILTROS SUMERGIDOS A FLUJO LATERAL

Construcción
La máquina presenta una estructura cilíndrica portante reforzada con costillas radiales de acero que soportan una amplia superficie filtrante cilíndrica libre. Los paneles filtrantes atornillados y extraíbles (marco + malla cuadrada) permiten el reemplazo en obra. El tambor gira sobre un eje central apoyado por dos soportes laterales con rodamientos lubricados de por vida. La transmisión se realiza mediante un motorreductor con engranajes cilíndricos y pignon-cremallera. El sistema de limpieza incluye barras de lavado internas a contracorriente con boquillas de alta presión y descarga hacia una tolva. El sellado se logra con juntas entre el tambor giratorio y una pieza fija de acero montada en el canal. La protección contra sobrecargas se consigue con dispositivos dinamométricos estándar o limitadores electrónicos de absorción opcionales.

Componentes principales

• Estructura portante cilíndrica con refuerzos radiales de acero
• Paneles filtrantes atornillados y desmontables (marco + malla cuadrada)
• Eje central giratorio
• Dos soportes laterales con rodamientos lubricados de por vida
• Motorreductor con engranajes cilíndricos y transmisión pignon-cremallera
• Dos barras de lavado internas a contracorriente con boquillas de alta presión
• Tolva para material retenido y agua de lavado
• Sistema de estanqueidad con juntas entre tambor y pieza fija del canal
• Protección contra sobrecarga: dispositivos dinamométricos o limitadores electrónicos opcionales

Funcionamiento

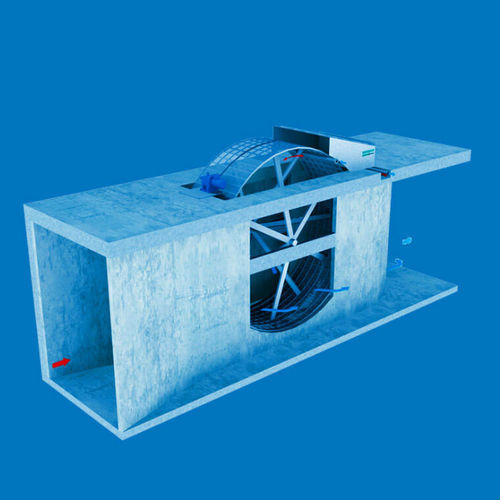

El caudal que entra al canal se dirige hacia la superficie externa sumergida del tambor y se filtra al pasar del exterior hacia el interior, saliendo axialmente por ambos extremos. La superficie central aguas abajo del canal está cerrada, obligando al flujo a dividirse y recombinarse tras el filtro. Los sólidos retenidos en el exterior del tambor se eliminan mediante agua de lavado proyectada de dentro hacia fuera, que empuja los restos hacia la tolva.

Aplicaciones

• Tomas de agua en mar, lago o río a profundidades >4–5 m
• Suministro de agua de refrigeración para procesos industriales
• Pretratamiento para desalación
• Pretratamiento para tratamiento de agua potable
• Otras tomas de agua para procesos industriales

Beneficios principales

• Diseñado para caudales muy elevados
• Construido en materiales inoxidables y reciclables
• Rodamientos lubricados de por vida para funcionamiento continuo
• Bajo mantenimiento rutinario por diseño simple
• Limpieza interna totalmente automática para rendimiento sostenido

Características / especificaciones técnicas

• Modelo: VTR2
• Profundidad de instalación: apto para canales con más de 4–5 metros
• Principio de filtración: tambor rotativo sumergido a flujo lateral (exterior→interior)
• Medio filtrante: paneles desmontables con malla cuadrada
• Transmisión: motorreductor con engranajes cilíndricos, pignon-cremallera
• Limpieza: dos barras de lavado internas a contracorriente con boquillas de alta presión
• Materiales: inoxidables y reciclables
• Rodamientos: lubricados de por vida, dimensionados para operación continua en inmersión
• Estanqueidad: sistema de juntas entre tambor y pieza fija del canal
• Recolección: tolva para material retenido y agua de lavado
• Protección contra sobrecarga: dispositivos dinamométricos; limitadores electrónicos opcionales
• Operación: limpieza totalmente automática
