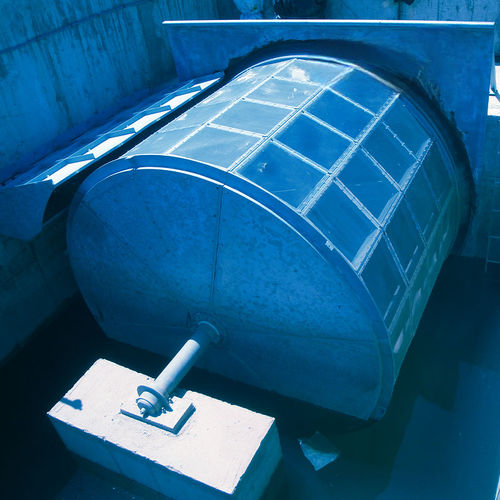

Reja de desbaste de tambor GRSI

a contracorrientecon barrotesrotativa

Nombre del producto
Tamiz de tambor giratorio (GRSI) diseñado para microtamizado en aplicaciones de captación de agua.

Cuándo usarlo
El GRSI es adecuado para instalaciones en captaciones de agua de mar, lagos o ríos destinadas a sistemas de refrigeración, desalinización, potabilización, riego y procesos industriales.

Construcción

• Estructura cilíndrica portante robusta reforzada con perfiles de acero radiales para proporcionar una gran superficie cilíndrica libre capaz de resistir cargas hidráulicas y la rotación en agua.
• Serie de paneles filtrantes desmontables atornillados a la estructura; cada panel consta de un marco y una malla cuadrada o chapa perforada como elemento filtrante.
• Eje central fijo que soporta todo el tambor.
• Dos soportes laterales con casquillos auto-lubricantes especiales dimensionados para operación continua en agua y para soportar la rotación del tambor respecto al eje fijo.
• Motorreductor con engranajes cilíndricos que acciona el tambor mediante un piñón engranado con una cremallera.
• Barra de lavado a contracorriente con boquillas de alta presión para limpiar la superficie filtrante de dentro hacia fuera.
• Tolva para recoger el material retenido y el agua de lavado.
• Sistema de estanqueidad con juntas montadas entre el tambor giratorio y una pieza fija de acero fijada a la pared del canal.
• Protección contra sobrecargas mediante dispositivos dinamométricos estándar o, opcionalmente, por limitadores electrónicos de absorción.
• Diseño simple y limpieza totalmente automática que garantizan rendimiento sostenido y fiabilidad a largo plazo.

Cómo funciona
El caudal entrante, axial respecto al tambor, se ve obligado a cruzar la superficie cilíndrica filtrante de fuera hacia dentro. El agua filtrada se recombina dentro del tambor y se descarga axialmente. Los sólidos retenidos en la superficie exterior se desplazan hacia la tolva mediante el agua de lavado pulverizada a contracorriente desde el interior hacia el exterior del tambor.

Ventajas

• Mantenimiento reducido por ausencia de piezas mecánicas móviles sumergidas.
• Ahorro energético y mayor durabilidad al mantener el tambor detenido salvo durante los lavados.
• Altas tasas de flujo específico.
• Construcción resistente para operación exigente.

Características / especificaciones técnicas

• Modelo: GRSI (tamiz de tambor giratorio).
• Aplicación: captación de agua para refrigeración, desalinización, potabilización, riego y procesos industriales.
• Paneles filtrantes: paneles enmarcados desmontables con malla cuadrada o chapa perforada.
• Accionamiento: motorreductor con engranajes cilíndricos y transmisión piñón‑cremallera.
• Sistema de lavado: barra a contracorriente con boquillas de alta presión (interior → exterior).
• Soportes: soportes laterales con casquillos auto-lubricantes; eje central fijo.
• Estanqueidad: sistema de juntas entre tambor giratorio y pieza fija montada en el canal.
• Tolva: recogida de sólidos retenidos y aguas de lavado.
• Protección contra sobrecarga: dispositivos dinamométricos estándar; limitadores electrónicos opcionales.
• Funcionamiento: limpieza totalmente automática; tambor parado salvo durante el lavado para minimizar el consumo energético.
• Construcción: estructura de acero reforzada con perfiles radiales para alta resistencia mecánica.
