Reja de desbaste de tambor SGPSA

mecánica

CATEGORY WATER INTAKE
TYPOLOGY SCREENS

WHEN TO USE IT El limpiador automático de rejillas SGPSA con cubeta pendular está diseñado para la limpieza de grandes parrillas en tomas de agua (mar, lago, río) y grandes plantas de tratamiento. Es adecuado cuando se requiere eliminación continua y fiable de los residuos retenidos y su descarga automatizada para proteger los equipos aguas abajo.

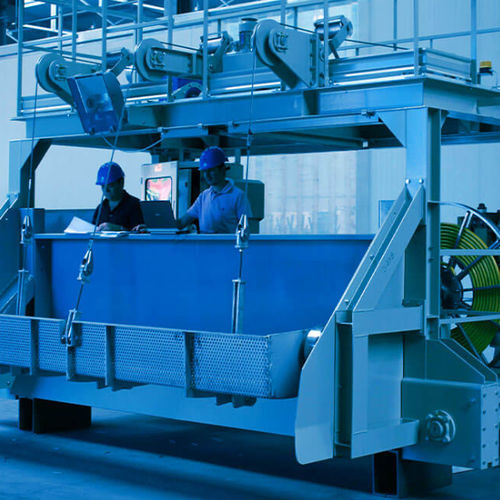

CONSTRUCTION / DESIGN La máquina consta de un carro móvil reforzado que se desplaza sobre rieles instalados en el nivel superior del canal, una cubeta tipo péndulo con rodillos deslizantes y un conjunto de polipasto eléctrico. El carro está diseñado para soportar las cargas ascendentes, descendentes y de vuelco generadas por la cubeta. La alimentación puede realizarse mediante un carrete de cable eléctrico o un festón multipolar. El polipasto usa tres cables de acero en un tambor (dos cables exteriores para el soporte de la cubeta, un cable central para apertura/cierre mediante actuador eléctrico) y dispone de motorreductor autoblocante y protecciones electromećánicas contra sobrecargas.

OPERATION El SGPSA realiza tres funciones en una sola unidad: limpieza de las barras de la rejilla, retención del material retenido y su descarga. Durante el descenso la cubeta permanece abierta y se cierra en el fondo del canal para elevar el material durante la subida. La descarga puede realizarse en áreas dedicadas accesibles por la máquina móvil, en un cuerpo volquete cuando está lleno, o en canales paralelos directamente desde la cubeta tras la subida. Modos de operación: manual (panel de botones, control remoto) o automático, con opción de trabajar por secciones para mantenimiento.

TECHNICAL SPECIFICATIONS

• Carro móvil reforzado para soportar cargas ascendentes, descendentes y de vuelco
• Rieles instalados en el nivel superior del canal
• Cuatro ruedas para el desplazamiento del carro, al menos dos accionadas por motorreductores
• Alimentación a bordo mediante carrete de cable eléctrico o festón multipolar
• Polipasto eléctrico con tres cables de acero en un tambor (dos cables exteriores para soporte de la cubeta; un cable central para apertura/cierre mediante actuador eléctrico)
• Polipasto con motorreductor autoblocante y dispositivos de protección electromećanicos contra sobrecargas
• Cubeta oscilante tipo péndulo con rodillos deslizantes sobre las barras de la rejilla
• Cubeta abierta durante el descenso y cerrándose en el fondo del canal para elevar el material retenido
• Opciones de descarga: áreas dedicadas, cuerpo volquete cuando está lleno, o descarga en canales paralelos
• Modos de operación: manual (panel de botones, control remoto) o automático; puede operar en secciones individuales para mantenimiento
