Dégrilleur à tambour SGM

mécanique

CATÉGORIE / TYPOLOGIE
CATÉGORIE : PRISE D'EAU
TYPOLOGIE : DÉGRILLEURS

QUAND L'UTILISER
Le dégrilleur automatique SGM est conçu pour les prises d'eau à grand débit, en eau douce ou eau de mer : centrales hydroélectriques, captages d'eau de refroidissement, installations de potabilisation et de dessalement, prélèvements pour procédés industriels.

COMMENT IL EST FAIT

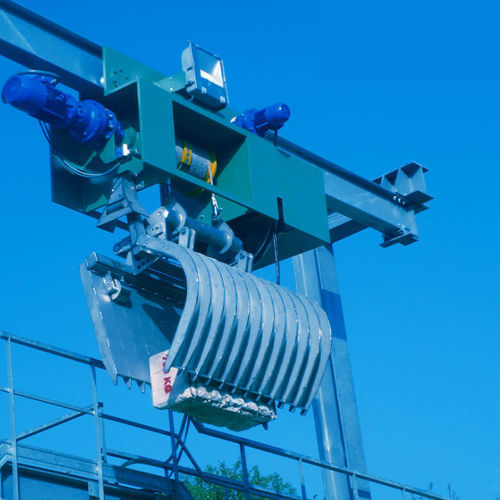

Le SGM se compose d'une structure porteuse en acier avec colonnes supportant un monorail de roulement. Un chariot coulisse sur le monorail avec quatre roues, dont au moins deux sont entraînées par motoréducteurs. L'alimentation des composants du chariot se fait par une ligne à feston avec câble multipolaire ou par un enrouleur de câble électrique. Un palan électrique monté sur le chariot utilise deux câbles en acier enroulés sur un tambour pour la montée/descente de la benne; le palan est équipé d'un motoréducteur auto-freinant, de capteurs de positionnement et de protections contre les surcharges. L'ouverture/fermeture de la benne est assurée par deux vérins hydrauliques double effet en acier inoxydable commandés par une unité hydraulique installée sur le chariot. Une benne preneuse assure la collecte des matériaux retenus.

COMMENT IL MARCHE
La benne comporte un peigne de raclage inférieur fixe en contact permanent avec les barres de la grille, qui entraîne les matériaux vers le bas lors de la descente. Une benne supérieure rotative, actionnée par les vérins, maintient le matériau lors de la remontée pour son transport et son évacuation. Le SGM peut suivre des trajectoires droites, courbes ou mixtes, permettant le nettoyage de grilles non adjacentes ou non linéaires. Le fonctionnement peut être manuel ou entièrement automatique et permet d'intervenir sur des portions de grille pour maintenance ou vidange de canal.

POINTS FORTS

• RAPIDITÉ DE NETTOYAGE DE TRÈS GRANDS CANAUX
• POSSAIBILITÉ D'ÉVACUER LES MATÉRIAUX TAMISÉS À DISTANCE
• CAPACITÉ DE TRAVAILLER SUR DES GRILLES NON DROITES
• BLOC DE NETTOYAGE COMPACT
• TÉLÉCOMMANDE VISIBLE

caractéristiques / spécifications techniques

• Modèle : SGM
• Application : prises d'eau pour centrales hydroélectriques, eau de refroidissement, potabilisation, dessalement, usages industriels
• Structure porteuse : colonnes en acier avec monorail
• Chariot : quatre roues, au moins deux motorisées par motoréducteur
• Alimentation chariot : ligne à feston avec câble multipolaire ou enrouleur de câble
• Palan : palan électrique avec deux câbles acier sur tambour, motoréducteur auto-freinant, capteurs et protection surcharge
• Actionnement benne : deux vérins hydrauliques double effet en acier inoxydable avec unité hydraulique
• Caractéristiques benne : benne preneuse avec peigne de raclage inférieur fixe et benne supérieure rotative
• Trajectoire : droites, courbes ou mixtes
• Modes d'opération : manuel ou entièrement automatique; intervention sur sections
• Conçu pour grands débits en milieu eau douce et eau de mer
