Dégrilleur à bande GNAFO2

primaireà visà contre-courant

Présentation du produit Le GNAFO2 est un tamis à bande à flux central équipé de panneaux filtrants en treillis métallique, conçu pour le criblage des eaux dans des regards d'amenée (mer, lac, rivière) et pour des débits importants. La version équipée d'une vis sans arbre pour récupération des matières criblées convient aux eaux chargées en solides grossiers et aux effluents industriels.

Catégorie / Typologie PRISE D'EAU / TAMIS

Quand l'utiliser Le GNAFO2 s'utilise pour le précriblage des eaux d'amenée issues de canaux marins, lacustres ou fluviaux et, plus généralement, lorsqu'il faut traiter des débits importants. La version avec vis sans arbre est recommandée pour les eaux contenant des matières grossières ou pour les eaux résiduaires industrielles.

Construction

• Châssis en tôle emboutie pour rigidité

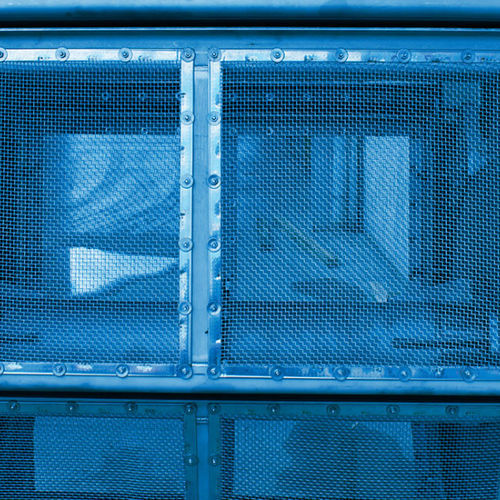

• Bande filtrante composée de panneaux en treillis métallique
• Chaînes à rouleaux doubles pour la translation de la bande
• Deux roues dentées en partie supérieure pour l'entraînement des panneaux
• Deux roues dentées en partie inférieure pour le guidage et le retour des chaînes
• Arbre d'entraînement posé sur paliers auto‑alignants entre les roues
• Motoréducteur industriel robuste
• Système complet de nettoyage : deux rampes de lavage équipées de buses de pulvérisation pour lavage en contre‑courant
• Goulotte de drainage centrale située en partie haute et équipée d'une vis sans arbre interne pour l'évacuation
• Motoréducteur dédié à la rotation de la vis sans arbre

Fonctionnement L'eau pénètre au centre de la machine et passe de l'intérieur vers l'extérieur à travers les deux faces filtrantes opposées, générant deux flux filtrés qui se rejoignent en aval. La bande est normalement immobile ; les panneaux commencent à tourner uniquement lorsque la différence de niveau amont/aval atteint une valeur préréglée. Les particules supérieures à l'ouverture de filtration se déposent sur les panneaux ; la bande les soulève jusqu'à la hauteur d'évacuation où un lavage en contre‑courant avec de l'eau déjà filtrée enlève les matières criblées. Les eaux de rinçage et les matières criblées s'écoulent vers la goulotte centrale où la vis sans arbre assure le déshydratage et l'évacuation. La conception simple et le nettoyage entièrement automatique garantissent des performances élevées et une grande fiabilité dans le temps.

Points forts

• Grande polyvalence d'utilisation sur des regards de quelques mètres à plusieurs dizaines de mètres de profondeur
• Robustesse importante avec une durabilité machine pouvant dépasser 30 ans
• Capacité de filtration variable selon les besoins
• Performance élevée : passage simple de l'eau à travers la bande filtrante et eaux traitées sans matières en suspension

Caractéristiques / spécifications techniques

• Modèle : GNAFO2
• Catégorie : Prise d'eau - Tamis
• Type de filtre : Bande à flux central avec panneaux en treillis métallique
• Construction : Châssis en tôle emboutie
• Convoyage : Bande de panneaux filtrants entraînée par chaînes à rouleaux doubles et roues dentées
• Entraînement : Motoréducteur industriel avec arbre porté sur paliers auto‑alignants
• Nettoyage : Deux rampes de lavage avec buses ; lavage en contre‑courant utilisant de l'eau filtrée
• Gestion des matières criblées : Goulotte de drainage centrale avec vis sans arbre interne et motoréducteur pour déshydratation et évacuation
• Fonctionnement : Normalement statique ; les panneaux tournent lorsque la différence de niveau atteint le seuil préréglé
• Applications : Canaux d'amenée mer/lac/rivière, forts débits, eaux à solides grossiers, effluents industriels
• Performance : Filtration en passage unique, capacité variable, conçue pour une longue durée de service
