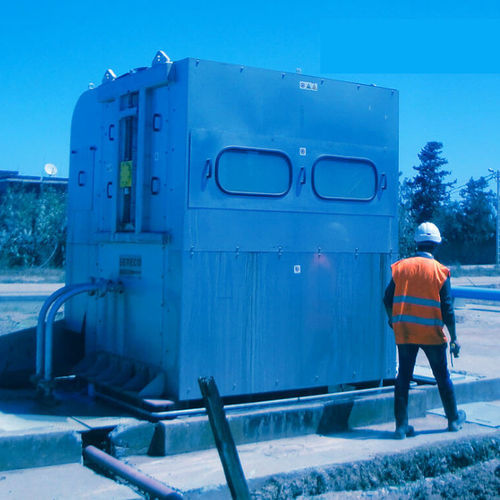

Dégrilleur à bande GNAFO1

à contre-courantmécanique

Nom du produit Tamis à bande à double flux (GNAFO1)

Catégorie / Typologie PRISE D'EAU / TAPIS ÉCRAN

Quand l'utiliser
Le GNAFO1 est un tamis à bande à double flux doté de panneaux filtrants en treillis métallique, conçu pour filtrer l'eau d'amenée provenant de la mer, de lacs ou de cours d'eau, ainsi que pour d'autres situations à forts débits ou grande profondeur. Il s'utilise lorsque l'on exige une grande surface de filtration et un nettoyage automatique pour des opérations d'amenée d'eau continues.

Comment il est construit

• Châssis robuste en tôle pliée par emboutissage
• Bande composée de panneaux filtrants modulaires en treillis métallique montés sur des chaînes à rouleaux doubles
• Deux roues dentées en partie supérieure pour faire avancer les panneaux filtrants le long des chaînes
• Deux roues dentées en partie inférieure pour assurer le guidage et le retour précis des chaînes
• Arbre d'entraînement monté sur paliers auto-alignants positionnés entre les chaînes supérieures
• Motoréducteur pour une transmission fiable
• Système complet d'évacuation et de lavage constitué de deux rampes de lavage à contre-courant équipées de buses

Principe de fonctionnement
Les eaux amont atteignant l'appareil se divisent en deux flux traversant les faces filtrantes opposées puis se rejoignent à l'intérieur du tamis. L'eau filtrée est évacuée par une ouverture arrière. L'ensemble est généralement statique ; les panneaux filtrants commencent à tourner lorsque la différence de niveau entre l'amont et l'aval atteint une valeur préréglée. Les matériaux supérieurs aux ouvertures de filtration se déposent sur les panneaux, lesquels soulèvent ces matériaux hors de l'écoulement jusqu'à la hauteur de déchargement choisie. À la hauteur de décharge, les matériaux sont enlevés des panneaux par un système de lavage à contre-courant utilisant de l'eau déjà filtrée. L'eau de lavage et les matériaux tamisés sont conduits vers un canal de collecte (généralement en béton armé) et évacués par rinçage. La conception simple et le nettoyage entièrement automatique garantissent des performances constantes et une grande fiabilité dans le temps.

Points forts

• Adapté aux canaux profonds et aux forts débits
• Grande surface de filtration effective
• Construction robuste avec une durée de vie prévue supérieure à 30 ans
• Maintenance simple et économique

Caractéristiques / Spécifications techniques

• Modèle : GNAFO1
• Type : Tamis à bande à double flux avec panneaux filtrants en treillis métallique
• Application : Prises d'eau en mer, lacs et rivières ; autres situations à fort débit ou grande profondeur
• Construction : Châssis en tôle emboutie
• Média filtrant : Panneaux en treillis métallique assemblés sur chaînes à rouleaux doubles
• Transmission : Roues dentées supérieures et inférieures ; arbre d'entraînement sur paliers auto-alignants ; motoréducteur
• Système de nettoyage : Deux rampes de lavage à contre-courant avec buses utilisant de l'eau filtrée
• Fonctionnement : Normalement statique ; rotation automatique des panneaux déclenchée par la différence de niveau amont/aval
• Gestion des matériaux tamisés : Action de levage intégrée aux panneaux pour le déchargement à la hauteur requise puis lavage par eau à contre-courant
• Evacuation : Les matériaux tamisés et l'eau de lavage sont dirigés vers un canal de collecte pour évacuation par rinçage (généralement béton armé)
• Avantages de conception : Grande surface de filtration, nettoyage automatique, longue durée de vie, faible maintenance
