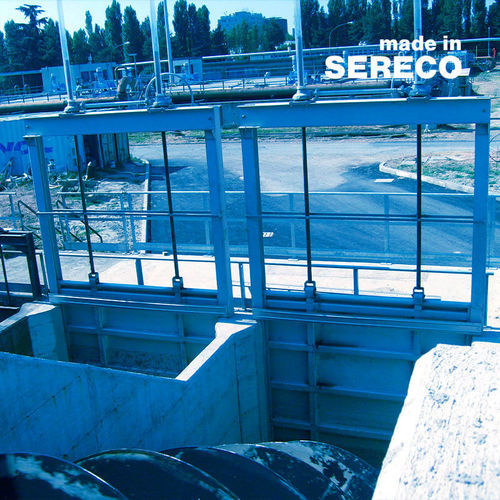

Vanne murale sluice P2V4

en acier inoxydable

Description
Les vannes guillotine P2V sont utilisées comme éléments d'arrêt pour canaux, orifices submergés et bassins de stockage. Elles sont constituées d'un bouclier monobloc en acier rigidifié, de joints latéraux en barre ronde creuse en élastomère SBR, d'un cadre en profilés acier standard et d'un système de manœuvre avec doubles vis en acier articulées sur la porte et une réduction double avec volant. L'étanchéité peut être réalisée sur surface lisse ou selon un système à coins : quatre galets en bronze mobiles montés sur axes et quatre coins boulonnés sur le cadre génèrent une poussée horizontale qui compresse les surfaces d'étanchéité. Les vannes sont disponibles avec joints sur trois côtés (P2V3) ou sur quatre côtés (P2V4). Les versions P2V3A et P2V4A présentent les mêmes caractéristiques techniques mais sont équipées d'un actionneur électrique. Toutes les versions peuvent être fournies en série légère, moyenne ou lourde et avec vis montante ou non montante. Construction standard en acier carbone ; inox intégral sur demande.

Catégorie / Typologie
CATÉGORIE : PRISE D'EAU
TYPOLOGIE : VANNES DE CONDUITE

Versions disponibles

• P2V3 (joints sur trois côtés)
• P2V4 (joints sur quatre côtés)
• P2V3A, P2V4A (mêmes caractéristiques techniques avec actionneur électrique)

Points forts

• Adaptée à des largeurs très importantes
• Manœuvre simple par volant ou actionneur électrique
• Configurations disponibles pour séries légère, moyenne et lourde

Caractéristiques techniques

• Construction : acier carbone standard ; inox intégral sur demande
• Bouclier : bouclier monobloc en acier rigidifié
• Cadres : profilés acier standard
• Joints : joints latéraux en élastomère SBR en barre ronde creuse ; joints disponibles sur trois ou quatre côtés
• Types d'étanchéité : étanchéité sur surface lisse ou système à coins avec quatre galets en bronze glissants sur axes et quatre coins boulonnés sur le cadre pour obtenir une poussée horizontale
• Système de manœuvre : doubles vis en acier articulées sur la porte ; réduction double avec volant
• Actionnement : manuel par volant ; actionneur électrique disponible pour P2V3A et P2V4A
• Séries : disponibles en série légère, moyenne ou lourde
• Type de vis : options vis montante ou non montante
