Dégrilleur à tambour SGPSA

mécanique

CATEGORY WATER INTAKE
TYPOLOGY SCREENS

WHEN TO USE IT Le nettoyeur automatique de grilles SGPSA à benne pendulaire est conçu pour le nettoyage des grandes grilles d'admission d'eau (mer, lac, rivière) et des grandes stations de traitement. Il convient lorsque l'élimination continue et fiable des déchets filtrés et leur évacuation automatisée sont nécessaires pour protéger les équipements en aval.

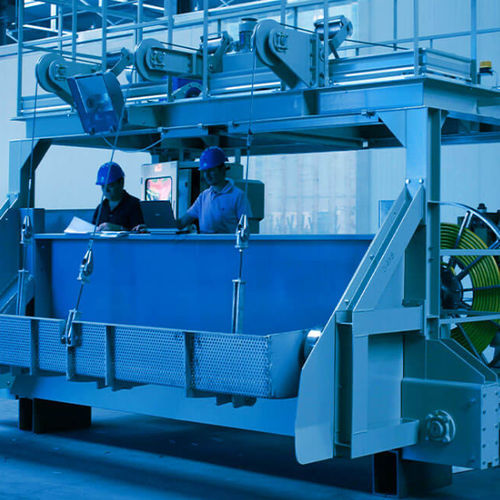

CONSTRUCTION / DESIGN La machine comprend un chariot mobile renforcé circulant sur des rails installés au niveau supérieur du canal, une benne de type pendulaire avec rouleaux glissants, et un ensemble palan électrique. Le chariot est dimensionné pour résister aux efforts ascendants, descendants et de renversement exercés par la benne. L'alimentation se fait par un enrouleur de câble électrique ou un feston multipolaire. Le palan utilise trois câbles d'acier sur un tambour (deux câbles externes pour le soutien de la benne, un câble central pour l'ouverture/fermeture via un actionneur électrique) et est équipé d'un motoréducteur auto-freinant et de protections contre les surcharges électromécaniques.

OPERATION Le SGPSA remplit trois fonctions dans une seule machine : nettoyage des barreaux de la grille, retenue des matières filtrées, et évacuation. Pendant la descente la benne reste ouverte, puis se ferme au fond du canal pour remonter les matières capturées. L'évacuation peut se faire vers des zones dédiées accessibles par la machine mobile, dans une benne basculante lorsqu'elle est pleine, ou dans des canaux parallèles directement depuis la benne après la remontée. Les modes de fonctionnement sont manuel (tableau à boutons, télécommande) ou automatique, avec possibilité d'intervenir sur des portions individuelles de grille pour maintenance.

TECHNICAL SPECIFICATIONS

• Chariot mobile renforcé pour résister aux efforts ascendants, descendants et de renversement
• Rails installés au niveau supérieur du canal
• Quatre roues pour le déplacement du chariot, au moins deux entraînées par motoréducteurs
• Alimentation embarquée via enrouleur de câble électrique ou feston multipolaire
• Palan électrique avec trois câbles d'acier sur tambour (deux câbles externes pour soutien de la benne ; un câble central pour ouverture/fermeture via actionneur électrique)
• Palan équipé d'un motoréducteur auto-freinant et de dispositifs de protection contre les surcharges électromécaniques
• Benne oscillante de type pendulaire avec rouleaux glissants sur les barreaux de la grille
• Benne ouverte pendant la descente et se fermant au fond du canal pour remonter les matières filtrées
• Options d'évacuation : zones dédiées, benne basculante lorsqu'elle est pleine, ou évacuation dans des canaux parallèles
• Modes de fonctionnement : manuel (tableau à boutons, télécommande) ou automatique ; possibilité d'opérer sur des sections individuelles pour maintenance
