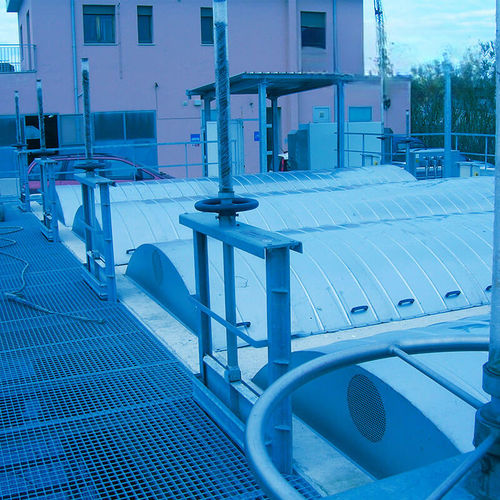

Vanne murale sluice PV3

en acier inoxydable

Description du produit
Les vannes guillotine PV sont utilisées comme organes d'obturation pour canaux, réglages de niveau et réservoirs. Elles sont constituées d'un tablier en acier monobloc, correctement raidifié, de joints latéraux en barre ronde creuse en élastomère SBR, d'encadrements en profils d'acier standard et d'un système de commande avec vis en acier articulée à la vanne. Le volant, supporté par un roulement axial, commande directement la vis, ce qui rend la PV adaptée aux petites dimensions et faibles efforts hydrostatiques ne nécessitant pas de boîte de réduction. Disponible avec joints sur trois côtés (PV3) ou sur quatre côtés (PV4). Construction standard en acier au carbone ; inox sur demande.

Catégorie / Typologie

• Prise d'eau
• Vannes pour conduites forcées

Atouts

• Étanchéité hydraulique optimale
• Commande manuelle simple
• Conception structurelle légère

Caractéristiques complémentaires

• Tablier en acier monobloc, correctement raidifié
• Joints latéraux en barre ronde creuse en élastomère SBR
• Encadrements en profils d'acier standard
• Système de commande avec vis en acier articulée à la vanne
• Volant supporté par roulement axial (commande manuelle directe)
• Disponible avec joints sur trois côtés (PV3) ou sur quatre côtés (PV4)
• Matériau standard : acier au carbone ; inox disponible sur demande

Caractéristiques / spécifications techniques

• Série / désignation modèle : PV
• Applications : organes d'obturation pour canaux, réglages de niveau, réservoirs
• Vanne : tablier en acier monobloc, raidifié
• Joints : barre ronde creuse en élastomère SBR ; configurations PV3 (trois côtés) et PV4 (quatre côtés)
• Encadrement : profils d'acier standard
• Commande : vis en acier articulée à la vanne ; fonctionnement direct par volant ; volant supporté par roulement axial
• Usage typique : petites dimensions et faibles efforts hydrostatiques sans nécessité de boîte de réduction
• Matériau standard : acier au carbone ; inox disponible sur demande
