Filtre à eau VTR2

Présentation du produit
Le VTR2 est un filtre tambour rotatif grand diamètre à flux latéral, de type immergé, conçu pour les prises d'eau en eaux profondes (mer, lac ou rivière) à des profondeurs supérieures à 4–5 m. Il fournit de l'eau filtrée pour refroidissement industriel, prétraitement pour dessalement, prétraitement pour eau potable et autres procédés de production.

Catégorie / Typologie
CATÉGORIE : PRISES D'EAU
TYPOLOGIE : ÉCRANS À TAMBOUR ROTATIF / FILTRES IMMERGÉS À FLUX LATÉRAL

Construction
L'appareil présente une structure cylindrique porteuse raidie par des nervures radiales en acier qui supportent une large surface filtrante cylindrique libre. Les panneaux filtrants amovibles sont boulonnés (cadre + grille à maillage carré) pour un remplacement sur site. Le tambour tourne sur un arbre central appuyé par deux supports latéraux munis de roulements lubrifiés à vie. La transmission est assurée par un motoréducteur à engrenages cylindriques avec pignon et crémaillère. Le système de nettoyage comprend des barres de lavage interne/externe à contre-courant équipées de buses haute pression et évacue les déchets vers une goulotte. L'étanchéité est réalisée par des joints entre le tambour rotatif et une partie fixe en acier montée sur le canal. La protection contre les surcharges se fait par des dispositifs dynamométriques standards ou, en option, par des limiteurs d'absorption électroniques.

Principaux éléments

• Structure portante cylindrique avec raidisseurs radiaux en acier
• Panneaux filtrants amovibles boulonnés (cadre + grille à maillage carré)
• Arbre central rotatif
• Deux supports latéraux avec roulements lubrifiés à vie
• Motoréducteur à engrenages cylindriques et transmission pignon-crémaillère
• Deux barres de lavage interne→externe à contre-courant équipées de buses haute pression
• Goulotte pour matières filtrées et eau de lavage
• Système d'étanchéité avec joints entre tambour et partie fixe du canal
• Protection contre les surcharges : dispositifs dynamométriques ou limiteurs électroniques en option

Principe de fonctionnement

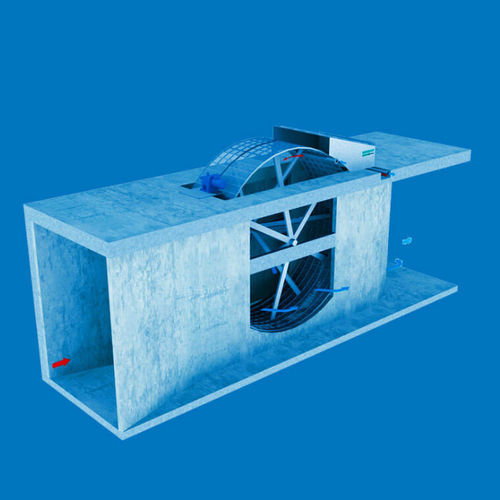

L'eau entrant dans le canal est dirigée vers la surface externe immergée du tambour et filtrée en passant de l'extérieur vers l'intérieur, puis s'écoule axialement aux deux extrémités. La surface centrale aval du canal est fermée, forçant la séparation puis la recombinaison du flux après le filtre. Les matières retenues à l'extérieur du tambour sont éliminées par l'eau de lavage projetée de l'intérieur vers l'extérieur, qui pousse les débris dans la goulotte.

Applications

• Prises d'eau en mer, lac ou rivière à des profondeurs >4–5 m
• Alimentation en eau de refroidissement pour procédés industriels
• Prétraitement pour dessalement
• Prétraitement pour traitement d'eau potable
• Autres prises d'eau pour processus industriels

Avantages clés

• Conçu pour de très forts débits
• Construction en matériaux inoxydables et recyclables
• Roulements lubrifiés à vie pour fonctionnement continu
• Entretien courant réduit grâce à une conception simple
• Nettoyage interne automatique assurant une performance durable

Caractéristiques / spécifications techniques

• Modèle : VTR2
• Profondeur d'installation : adapté aux canaux de plus de 4–5 mètres
• Principe de filtration : tambour rotatif immergé à flux latéral (extérieur→intérieur)
• Média filtrant : panneaux amovibles avec grilles à maillage carré
• Transmission : motoréducteur à engrenages cylindriques, pignon-crémaillère
• Nettoyage : deux barres de lavage interne→externe à contre-courant avec buses haute pression
• Matériaux : inoxydables et recyclables
• Roulements : lubrifiés à vie, dimensionnés pour fonctionnement continu en immersion
• Étanchéité : système de joints entre tambour rotatif et partie fixe du canal
• Collecte : goulotte pour matières filtrées et eau de lavage
• Protection surcharge : dispositifs dynamométriques ; limiteurs d'absorption électroniques en option
• Fonctionnement : nettoyage entièrement automatique
