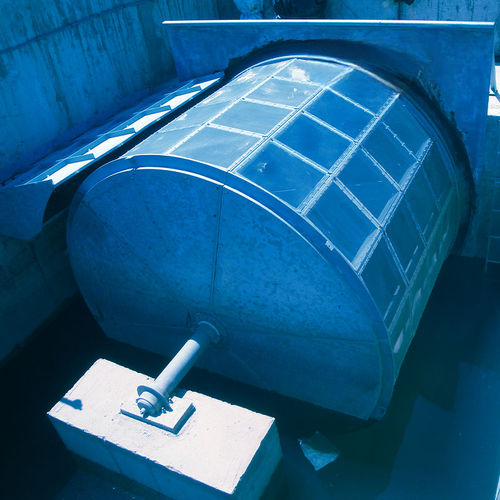

Dégrilleur à tambour GRSI

à contre-courantà barreauxrotatif

Nom du produit
Tamis rotatif cylindrique (GRSI) conçu pour le micro-tamisage lors de prises d'eau.

Quand l'utiliser
Le GRSI est adapté aux prises d'eau en mer, lac ou rivière pour des systèmes de refroidissement, la désalinisation, la potabilisation, l'irrigation et les process industriels.

Comment il est réalisé

• Structure portante cylindrique robuste renforcée par des profils d'acier radiaux pour offrir une grande surface cylindrique libre capable de résister aux efforts hydrauliques et à la rotation en eau.
• Série de panneaux filtrants amovibles boulonnés à la structure ; chaque panneau comporte un cadre et un écran filtrant en maille carrée ou en tôle perforée.
• Axe central fixe soutenant l'ensemble du tambour.
• Deux supports latéraux équipés de bagues auto-lubrifiantes spéciales, dimensionnées pour un fonctionnement continu en milieu aqueux et pour supporter la rotation du tambour par rapport à l'axe fixe.
• Réducteur avec engrenages cylindriques entraînant le tambour via un pignon engrenant une crémaillère.
• Barre de lavage à contre-courant avec buses haute pression pour nettoyer la surface filtrante de l'intérieur vers l'extérieur.
• Trémie de récupération des matières tamisées et des eaux de lavage.
• Système d'étanchéité par joints montés entre le tambour rotatif et une partie fixe en acier fixée à la paroi du canal.
• Protection contre les surcharges par des dispositifs dynamométriques standard ou, sur demande, par limiteurs électroniques d'absorption.
• Conception simple et nettoyage entièrement automatique assurant des performances soutenues et une grande fiabilité dans le temps.

Principe de fonctionnement
Le flux entrant, axial par rapport au tambour, est contraint de traverser la surface cylindrique filtrante de l'extérieur vers l'intérieur. L'eau filtrée se recombine à l'intérieur du tambour et s'évacue axialement. Les solides retenus à l'extérieur sont repoussés vers la trémie par l'eau de lavage projetée de l'intérieur vers l'extérieur du tambour.

Atouts

• Maintenance réduite grâce à l'absence de pièces mécaniques en mouvement immergées dans l'eau.
• Économie d'énergie et longue durée de vie en n'entraînant le tambour que pendant les cycles de lavage.
• Débits spécifiques élevés.
• Construction robuste pour des conditions d'exploitation lourdes.

Caractéristiques / spécifications techniques

• Modèle : GRSI (tamis rotatif).
• Application : prise d'eau pour refroidissement, désalinisation, potabilisation, irrigation et process industriels.
• Panneaux filtrants : panneaux encadrés amovibles avec maille carrée ou tôle perforée.
• Entraînement : réducteur avec engrenages cylindriques et transmission pignon‑crémaillère.
• Système de lavage : barre à contre-courant avec buses haute pression (intérieur → extérieur).
• Supports : supports latéraux avec bagues auto-lubrifiantes ; axe central fixe.
• Étanchéité : système de joints entre tambour rotatif et partie fixe montée sur le canal.
• Trémie : récupération des solides tamisés et des eaux de lavage.
• Protection surcharge : dispositifs dynamométriques standards ; limiteurs électroniques en option.
• Fonctionnement : nettoyage entièrement automatique ; tambour arrêté sauf pendant le lavage pour réduire la consommation d'énergie.
• Construction : structure acier renforcée par profils radiaux pour une haute résistance mécanique.
