Filtre à eau VTR1

en panneaux

Aperçu du produit
Le VTR1 est un filtre à tambour rotatif à flux central et grand diamètre, conçu pour une installation dans des canaux de prise d'eau en mer, lac ou rivière, généralement à des profondeurs supérieures à 4-5 m. Il assure un criblage à forte capacité pour l'eau de refroidissement, la prise d'eau pour dessalement, la potabilisation et d'autres processus industriels d'alimentation en eau.

Catégorie / Typologie
CATÉGORIE : PRISE D'EAU
TYPOLOGIE : CRIBLES / ÉCRANS

Quand l'utiliser
Le VTR1 est adapté aux canaux de prise d'eau profonds (>4-5 m) ou aux applications nécessitant un criblage continu et à haut débit de l'eau brute en amont de pompes, échangeurs, unités de dessalement ou lignes de traitement.

Conception et construction
L'appareil se compose d'une structure portante cylindrique renforcée par des profils radiaux en acier, offrant une grande surface cylindrique rigide capable de résister aux efforts de rotation et aux poussées hydrauliques. Des panneaux filtrants amovibles (cadres avec treillis carré ou tôle perforée) sont boulonnés à la structure. Le tambour est monté sur un arbre rotatif supporté par deux appuis latéraux robustes munis de paliers lubrifiés à vie, dimensionnés pour une exploitation continue en immersion. Un motoréducteur à engrenages cylindriques transmet le mouvement via un pignon engrenant une crémaillère. Le filtre intègre une barre de lavage contre-courant avec buses haute pression qui nettoie la surface filtrante de l'intérieur vers l'extérieur, et une ou plusieurs trémies pour la collecte des matières retenues et des eaux de lavage. Des joints assurent l'étanchéité entre le tambour rotatif et la partie fixe du canal. La protection contre les surcharges est assurée par des dispositifs dynamométriques standard ou, en option, par des limiteurs électroniques. Le système de conception et de nettoyage entièrement automatique garantit une fiabilité à long terme.

Principe de fonctionnement

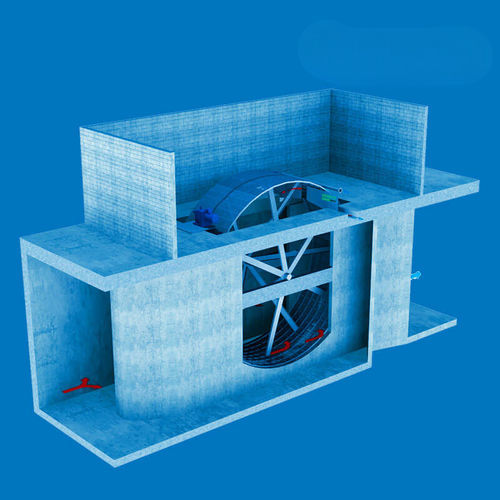

Le flux entrant dans le canal est divisé et pénètre axialement dans le tambour par les deux côtés. Une face frontale fermée force l'eau à traverser la surface filtrante cylindrique immergée de l'intérieur vers l'extérieur. L'eau filtrée se recombine et poursuit son écoulement en aval. Les matériaux retenus sur la face interne du tambour sont détachés par le lavage contre-courant et dirigés vers les trémies par l'eau de lavage.

Points forts

• Adapté à des débits très élevés (méga-débits)
• Construction principalement en acier inoxydable et matériaux recyclables
• Palier lubrifié à vie pour fonctionnement continu en immersion
• Entretien courant réduit grâce à une conception simple et un nettoyage automatique

Caractéristiques techniques

• Modèle : VTR1 (filtre à tambour rotatif à flux central)
• Application : prises d'eau en mer, lac, rivière ; adapté pour profondeurs >4-5 m
• Surface filtrante : panneaux amovibles avec treillis carré ou tôle perforée
• Structure : châssis cylindrique renforcé par profils radiaux
• Transmission : motoréducteur à engrenages cylindriques ; pignon et crémaillère
• Palier : appuis latéraux avec paliers lubrifiés à vie, dimensionnés pour rotation en immersion
• Nettoyage : barre de lavage contre-courant avec buses haute pression (intérieur→extérieur)
• Collecte : trémie(s) pour matériaux tamisés et eaux de lavage
• Étanchéité : joints entre tambour rotatif et éléments fixes du canal
• Protection surcharge : dispositifs dynamométriques standard ; limiteurs électroniques sur demande
• Exploitation : nettoyage entièrement automatique pour performance continue
