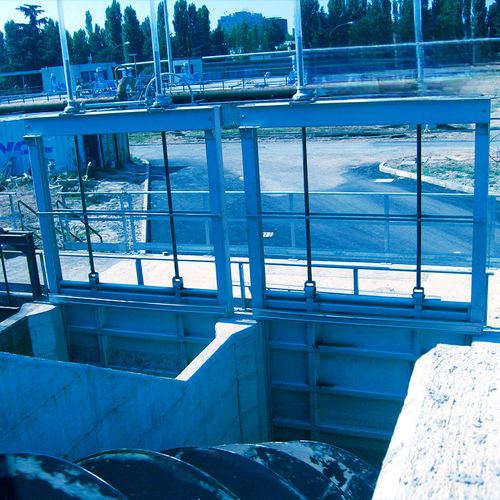

Vanne murale sluice P2V3

en acier inoxydable

CATÉGORIE / TYPOLOGIE PRISE D'EAU / VANNES GUILOTINE

DESCRIPTION Les vannes guillotine de la série P2V sont utilisées comme éléments d'arrêt pour canaux, prises submergées et réservoirs. Elles sont constituées d'une tôle monobloc en acier, raidie par nervures, de joints latéraux en élastomère SBR en barre ronde creuse et d'un châssis en profils d'acier standard. La manœuvre s'effectue par des vis doubles en acier articulées à la vanne et un réducteur double avec volant ; les versions P2V3A/P2V4A sont équipées d'un actionneur électrique. L'étanchéité peut être réalisée sur une portée lisse ou selon un schéma à coin : quatre galets en bronze coulissants montés sur arbres et quatre coins boulonnés au cadre génèrent une poussée horizontale comprimant les surfaces d'étanchéité. Les vannes sont fournies avec étanchéité sur trois côtés (P2V3) ou quatre côtés (P2V4), en séries légère, moyenne ou lourde, et avec options de vis montante ou non montante. La construction standard est en acier carbone ; la construction complète en acier inoxydable est disponible sur demande.

POINTS FORTS

• Adaptée aux grandes largeurs
• Manœuvre manuelle avec option d'actionneur électrique
• Options d'étanchéité : portée lisse ou type coin

VARIANTES

• P2V3 : étanchéité sur trois côtés
• P2V4 : étanchéité sur quatre côtés
• P2V3A / P2V4A : mêmes caractéristiques techniques avec actionneur électrique
• Séries : légère, moyenne, lourde
• Type : vis montante ou vis non montante
• Matériaux : acier carbone standard ; inox disponible sur demande

CARACTÉRISTIQUES TECHNIQUES

• Bouclier monobloc en acier avec raidissements
• Joints latéraux en élastomère SBR en barre ronde creuse
• Châssis en profils d'acier standard
• Système d'entraînement : vis doubles en acier articulées à la vanne
• Manœuvre : réducteur double avec volant (actionneur électrique pour versions A)
• Options d'étanchéité : portée lisse ou schéma à coin
• Éléments du système à coin : quatre galets en bronze coulissants montés sur arbres et quatre coins boulonnés au cadre pour produire une poussée horizontale
• Configurations d'étanchéité : trois côtés (P2V3) ou quatre côtés (P2V4)
• Options de série : légère, moyenne, lourde
• Options de type : vis montante ou non montante
• Matériau standard : acier carbone ; construction inox complète disponible sur demande
