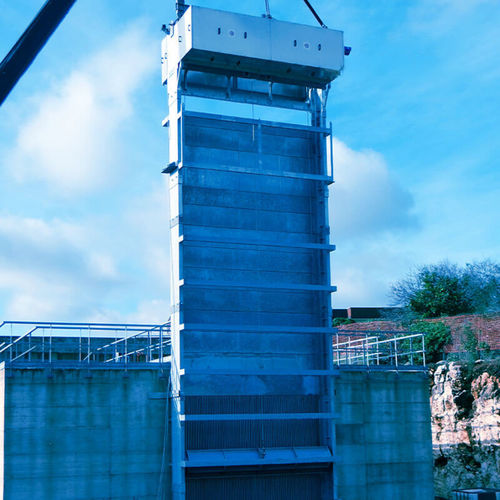

Dégrilleur à tambour GGPSC

à barreauxmécaniquevertical

CATÉGORIE / TYPOLOGIE
CATÉGORIE : PRISE D'EAU
TYPOLOGIE : GRILLES / ÉCRANS

QUAND L'UTILISER
L'écran plat à câble sub-vertical de type GGPSC est conçu pour le macrobarrage dans les prises d'eau et pour les grandes stations d'épuration et les usines de traitement des eaux industrielles. Il convient particulièrement aux canaux profonds et larges nécessitant l'extraction à fort débit de déchets grossiers.

MODE DE CONSTRUCTION
Il se compose : d'un châssis en tôle d'acier pliée à la presse ; d'un filtre constitué d'un ensemble de barres plates fixées au canal par des traverses de support ; d'un godet pendulaire en acier muni d'un peigne, glissant sur des guides à roulettes ; d'un système de manutention du godet avec trois câbles d'acier, un tambour de câble et ses supports ; d'un motoréducteur pendulaire monté sur l'arbre du tambour ; d'un actionneur électrique gérant la rotation du godet via le troisième câble ; et d'un système de nettoyage/vidange du godet installé en partie haute de la machine.

PRINCIPE DE FONCTIONNEMENT
Les déchets déposés sur les barres sont relevés par le godet pendulaire lors de la montée. Le godet est vidé et nettoyé à une distance définie du point de décharge en partie haute grâce à sa rotation commandée par l'actionneur électrique et à sa géométrie spécifique. Après une pause en position haute, le godet redescend en restant à distance des barres grâce au système de guidage et de contrôle de rotation. Le cycle se répète automatiquement. La protection contre la surcharge est assurée par des dispositifs dynamométriques standard ou, en option, par des limiteurs électroniques d'absorption/courant. L'absence de pièces mécaniques immergées et le fonctionnement entièrement automatique garantissent des performances fiables sur le long terme.

POINTS FORTS

• Aucune pièce mécanique mobile dans l'eau
• Possibilité d'installation dans des canaux profonds et larges
• Encombrement réduit
• Capacité de relever des gros matériaux
• Construction robuste

Caractéristiques / spécifications techniques

• Châssis : construction en tôle d'acier pliée à la presse
• Filtre : ensemble de barres plates fixées au canal via des traverses de support
• Godet : godet pendulaire en acier avec peigne ; glisse sur des guides à roulettes
• Manutention du godet : trois câbles en acier, tambour de câble et supports
• Entraînement : motoréducteur pendulaire monté sur l'arbre du tambour ; actionneur électrique pour la rotation du godet
• Nettoyage du godet : système de nettoyage dédié installé en partie haute pour la vidange des matériaux retenus
• Protection contre la surcharge : dispositifs dynamométriques standard ou limiteurs électroniques d'absorption en option
• Fonctionnement : cycle de nettoyage entièrement automatique ; aucune pièce mécanique immergée
• Applications : macrobarrage aux prises d'eau ; grandes stations d'épuration et usines de traitement des eaux industrielles ; adapté aux canaux profonds et larges
