Trommelrechenreiniger SGM

mechanisch

KATEGORIE / TYPOLOGIE
KATEGORIE: WASSERENTNAHME
TYPOLOGIE: RECHEN

WANN EINSATZEN
Der automatische Rechenreiniger SGM ist für Entnahmen mit großen Durchflussmengen konzipiert, sowohl Süß- als auch Meerwasser: Wasserkraftwerke, Kühlwasserentnahmen, Trinkwasseraufbereitung und Entsalzung sowie industrielle Entnahmen.

AUFBAU

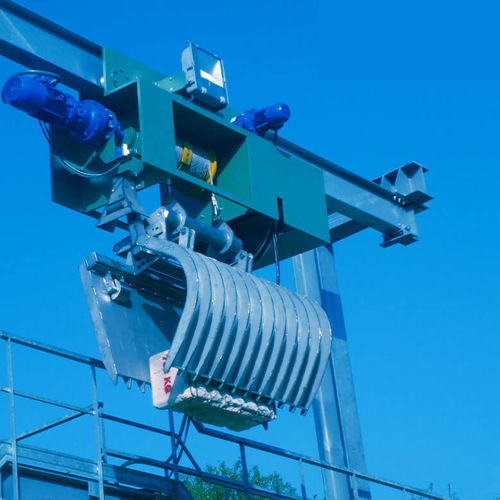

Der SGM besteht aus einer tragenden Stahlkonstruktion mit Säulen, die eine laufende Monorail tragen. Ein Fahrwagen läuft auf der Monorail mit vier Rädern, von denen mindestens zwei von Getriebemotoren angetrieben werden. Die Stromversorgung der Wagenkomponenten erfolgt über ein Festoon-Multipolkabel oder eine elektrische Kabeltrommel. Ein am Wagen montierter Elektroseilzug nutzt zwei Stahlseile auf einer Trommel zum Heben und Senken des Schaufelkorbs; der Seilzug ist mit einem selbsthemmenden Getriebemotor, Positionssensoren und Überlastschutz ausgestattet. Die Betätigung der Schaufel erfolgt über zwei doppeltwirkende Hydraulikzylinder aus Edelstahl, gesteuert von einer Hydraulikeinheit am Wagen. Ein Schaufelkorb sammelt das Rückhaltegut.

FUNKTIONSWEISE
Der Schaufelkorb hat einen festen unteren Schaberkamm, der ständig mit den Rechenstäben in Kontakt bleibt und das zurückgehaltene Material beim Absenken nach unten führt. Eine obere rotierende Schaufel, angetrieben von den Zylindern, sichert das Material beim Heben zum Transport und zur Austragung. Der SGM kann gerade, gebogene oder gemischte Trajektorien folgen und somit nicht nebeneinanderliegende oder nicht lineare Rechen reinigen. Der Betrieb ist manuell oder vollautomatisch möglich und erlaubt die Bearbeitung einzelner Rechenabschnitte zur Wartung oder Entleerung von Kanälen.

STÄRKEN

• SCHNELLE REINIGUNG SEHR GROßER KANÄLE
• MÖGLICHKEIT, DAS GESIEBTE MATERIAL ÜBER WEITERE DISTANZEN ZU ENTLADEN
• EINSATZ AUF NICHT GERADLINIGEN RECHEN MÖGLICH
• KOMPAKTE REINIGUNGSEINHEIT
• SICHTFERNFLERNBEDIENUNG

Merkmale / technische Daten

• Modell: SGM
• Anwendung: Entnahmen für Wasserkraft, Kühlung, Trinkwasseraufbereitung, Entsalzung, industrielle Prozesse
• Tragstruktur: Stahlstützen mit laufender Monorail
• Fahrwagen: vier Räder, mindestens zwei getriebeangetrieben
• Stromversorgung Fahrwagen: Festoon-Multipolkabel oder Kabeltrommel
• Seilzug: Elektroseilzug mit zwei Stahlseilen auf Trommel, selbsthemmender Getriebemotor, Positionssensoren, Überlastschutz
• Schaufelbetätigung: zwei doppeltwirkende Hydraulikzylinder aus Edelstahl mit Hydraulikeinheit
• Schaufelfunktionen: Schaufelkorb mit festem unteren Schaberkamm und oberer rotierender Schaufel
• Fahrbahnfähigkeit: gerade, gebogene oder gemischte Trajektorien
• Betriebsarten: manuell oder vollautomatisch; selektive Bearbeitung von Abschnitten
• Für große Durchflussmengen in Süß- und Meerwasser ausgelegt
