Trommelrechenreiniger SGPSA

mechanisch

CATEGORY WATER INTAKE
TYPOLOGY SCREENS

WHEN TO USE IT Der automatische Rechenreiniger SGPSA mit Pendelkübel ist für die Reinigung großer Rechen an Wasserentnahmestellen (Meer, See, Fluss) und in großen Kläranlagen konzipiert. Er eignet sich, wenn eine kontinuierliche, zuverlässige Entfernung der zurückgehaltenen Stoffe und deren automatisierte Austragung zum Schutz nachgeschalteter Anlagen erforderlich ist.

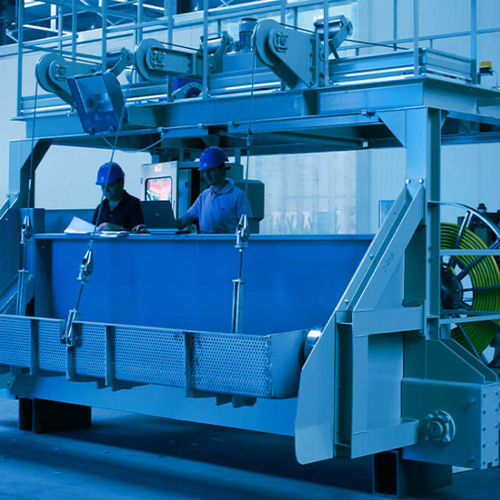

CONSTRUCTION / DESIGN Die Maschine besteht aus einem verstärkten Fahrwagen, der auf Schienen am oberen Kanalrand läuft, einem Pendelkübel mit Gleitrollen und einer elektrischen Hubwerkseinheit. Der Fahrwagen ist ausgelegt, um Aufwärts-, Abwärts- und Kippbelastungen durch den Kübel aufzunehmen. Die Stromversorgung des Fahrwagens erfolgt über eine Kabeltrommel oder eine mehrpolige Schleppkette. Das Hubwerk verwendet drei Stahldrähte auf einer Trommel (zwei äußere Drähte zurstützen den Kübel, ein zentraler Draht für Öffnen/Schließen über einen elektrischen Antrieb) und ist mit einem selbsthemmenden Getriebemotor und elektromechanischen Überlastschutzeinrichtungen ausgestattet.

OPERATION Der SGPSA erfüllt drei Funktionen in einer Maschine: Reinigung der Rechenstäbe, Zurückhalten des Rechenguts und dessen Austragung. Beim Absenken bleibt der Kübel offen und schließt sich am Kanalboden, um das aufgesammelte Material beim Hochziehen zu heben. Die Austragung kann in dedizierte Sammelbereiche erfolgen, die von der Fahrmaschine angefahren werden können, in eine Kippmulde bei Vollfüllung oder in parallele Kanäle direkt aus dem Kübel nach dem Aufwärtslauf. Betriebsarten: manuell (Tastfeld, Fernbedienung) oder automatisch; Möglichkeit zur Teilreinigung einzelner Rechenabschnitte für Wartungsarbeiten.

TECHNICAL SPECIFICATIONS

• Verstärkter Fahrwagen zur Aufnahme von Aufwärts-, Abwärts- und Kippbelastungen
• Schienen am oberen Kanalrand montiert
• Vier Räder für die Fahrwagenbewegung, mindestens zwei angetrieben durch Getriebemotoren
• Stromversorgung an Bord über Kabeltrommel oder mehrpolige Schleppkette
• Elektrisches Hubwerk mit drei Stahldrähten auf einer Trommel (zwei äußere Drähte zur Unterstützung des Kübels; ein zentraler Draht für Öffnen/Schließen mittels elektrischem Antrieb)
• Hubwerk mit selbsthemmendem Getriebemotor und elektromechanischen Überlastschutzeinrichtungen
• Pendelkübel mit Gleitrollen auf den Rechenstäben
• Kübel offen während der Abfahrt und schließt sich am Kanalboden zum Anheben des Rechenguts
• Austragungsoptionen: dedizierte Sammelbereiche, Kippmulde bei Vollladung oder Austrag in parallele Kanäle
• Betriebsarten: manuell (Tastfeld, Fernbedienung) oder automatisch; kann auf einzelne Rechenabschnitte für Wartung arbeiten
