Wasserfilter GRSIS

Paneel

Kategorie & Typ
KATEGORIE: WASSERENTNAHMEN
TYP: FILTER

Produkt

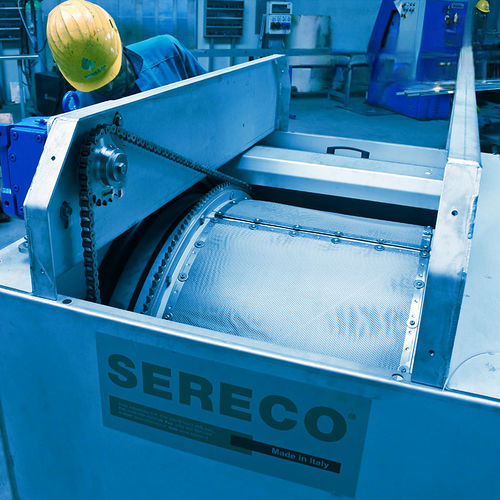

Der GRSIS ist ein kompakter rotierender Trommelfilter, geeignet zur Filtration kleiner Durchsätze (einige hundert m3/h) von Abwasser, Meerwasser, See- oder Flusswasser für industrielle Prozesse, Trinkwasseraufbereitung, Bewässerung oder allgemeine Produktionsprozesse.

Aufbau

• Vollständig geschlossenes, kompaktes quaderförmiges Gehäuse aus Edelstahl, das alle Komponenten aufnimmt.
• Horizontaler Zylinder, versteift durch radiale Stahlprofile, für eine große freie zylindrische Oberfläche, beständig gegen Rotation und hydraulische Belastungen.
• Reihe von angeschraubten, abnehmbaren Filterplatten aus Quadratgewebe oder Lochblech für einfachen Austausch.
• Feste Welle, die die gesamte Trommel trägt.
• Zwei seitliche Lager mit selbstschmierenden Buchsen, ausgelegt für Dauerbetrieb im Wasser.
• Getriebemotor mit Stirnrädern; Trommeldrehung über ein Zahnrad, das in eine Zahnstange eingreift.
• Gegenstrom-Reinigungsleiste mit Hochdruckdüsen zur Reinigung von innen nach außen.
• Trichter zur Aufnahme der abgeschiedenen Feststoffe und des Spülwassers; Abdichtung durch Dichtungen zwischen Trommel und Behälterwand.
• Überlastschutz durch dynamometrische Vorrichtungen oder optionale elektronische Absorptionsbegrenzer; Schaltkasten.

Funktion
Das Zulaufwasser tritt axial über eine Flanschverbindung ein. Das Wasser durchströmt die Filterplatten von außen nach innen; das gefilterte Wasser sammelt sich und tritt axial über eine Flanschverbindung aus. Auf der Außenseite zurückgehaltene Feststoffe werden durch den Gegenstromspülvorgang in den Trichter befördert und über eine Flanschverbindung abgeführt. Die Einheit ist mit Filter auf der Spülwasserleitung, Überlaufflansch und Bodenausgang ausgestattet.

Stärken

• Kompakte, leicht versetzbare Einheit, geeignet für beengte Einbauverhältnisse.
• Vollständig aus Edelstahl gefertigt für Korrosionsbeständigkeit in Meerwasser- und Süßwasseranwendungen.
• Automatische Rückspülung reduziert den Wartungsaufwand.
• Filteröffnung austauschbar zur Anpassung an unterschiedliche Feststoffe und Einsatzfälle.

Technische Daten / Spezifikationen

• Modell / Serie: GRSIS
• Geeigneter Durchsatz: kleine Durchsätze (einige hundert m3/h)
• Anwendungen: zu reinigendes Abwasser, Meer/See/Flusswasser; industrielle Prozesse, Trinkwasseraufbereitung, Bewässerung, allgemeine Produktionsprozesse
• Bauwerkstoff: Edelstahl
• Filterelemente: angeschraubte, abnehmbare Platten mit Quadratgewebe oder Lochblech; einstellbare/wechselbare Öffnung
• Antrieb: Getriebemotor mit Stirnrädern, Zahnrad und Zahnstange
• Reinigung: Gegenstrom-Hochdruckreinigung von innen nach außen; automatisches System
• Auflagen und Lager: Auflagen mit selbstschmierenden Buchsen für Dauerbetrieb im Wasser
• Dichtung: Dichtung mittels Dichtungen zwischen Trommel und Behälter
• Anschlüsse und Ablässe: Ein-/Ausgangsflanschen, Überlaufflansch, Bodenauslass, Trichter für Feststoffe und Spülwasser
• Zubehör: Filter in der Spülwasserleitung, elektrischer Schaltschrank
• Schutz: dynamometrischer Überlastschutz oder optionale elektronische Absorptionsbegrenzungen
