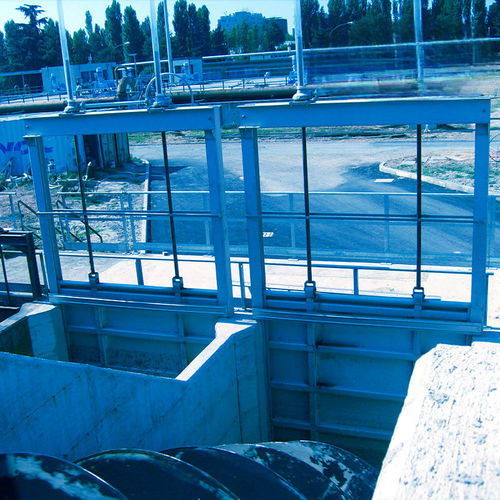

Spindelschieber mit Schütz P2V3

Edelstahl

KATEGORIE / TYPOLOGIE WASSERENTNAHME / SCHACHTSCHIEBER

BESCHREIBUNG Die P2V-Schieber dienen als Absperrelemente für Kanäle, unter Wasser liegende Einläufe und Speicherbecken. Sie bestehen aus einer einschichtigen enbloc-Stahlplatte mit Versteifungsrippen, seitlichen Dichtungen aus SBR-Elastomer in hohler Rundstange und einem Rahmen aus Standardstahlprofilen. Der Antrieb erfolgt über doppelte Stahlspindeln, die am Tor gelagert sind, und ein Doppeluntersetzungsgetriebe mit Handrad; die Ausführungen P2V3A/P2V4A werden mit elektrischem Antrieb geliefert. Die Abdichtung kann auf einer glatten Auflagefläche oder in einem Keilsystem erfolgen: vier gleitende Bronzewalzen auf Wellen und vier am Rahmen verschraubte Keile erzeugen eine horizontale Druckkraft zur Kompression der Dichtflächen. Die Schieber sind mit Dichtungen an drei Seiten (P2V3) oder vier Seiten (P2V4) erhältlich, in leichten, mittleren oder schweren Serien sowie mit steigender oder nicht-steigender Spindel. Standardwerkstoff ist Baustahl; auf Anfrage ist eine komplette Ausführung aus Edelstahl möglich.

HAUPTMERKMALE

• Geeignet für sehr große Öffnungen
• Handbetätigung mit optionalem elektrischem Antrieb
• Flexible Dichtungsoptionen: glatte Auflage oder Keiltyp

VARIANTEN

• P2V3: Dichtung an drei Seiten
• P2V4: Dichtung an vier Seiten
• P2V3A / P2V4A: gleiche technische Eigenschaften mit elektrischem Antrieb
• Serien: leicht, mittel, schwer
• Typ: steigende Spindel oder nicht-steigende Spindel
• Materialien: Standard-Baustahl; Edelstahl auf Anfrage

TECHNISCHE SPEZIFIKATIONEN

• Enbloc-Stahlschild mit Versteifungen
• Seitliche Dichtungen aus SBR-Elastomer in hohler Rundstange
• Rahmen aus Standardstahlprofilen
• Antriebssystem: doppelte Stahlspindeln, am Tor gelagert
• Antrieb: Doppeluntersetzungsgetriebe mit Handrad (elektrischer Antrieb für A-Ausführungen)
• Dichtungsoptionen: glatte Auflage oder Keilsystem
• Keilkomponenten: vier gleitende Bronzewalzen auf Wellen und vier am Rahmen verschraubte Keile zur Erzeugung horizontaler Druckkraft
• Dichtungskonfigurationen: drei Seiten (P2V3) oder vier Seiten (P2V4)
• Serienstärken: leicht, mittel, schwer
• Typoptionen: steigende oder nicht-steigende Spindel
• Standardmaterial: Baustahl; komplette Edelstahlkonstruktion auf Anfrage
