Wasserfilter VTR1

Paneel

Produktübersicht

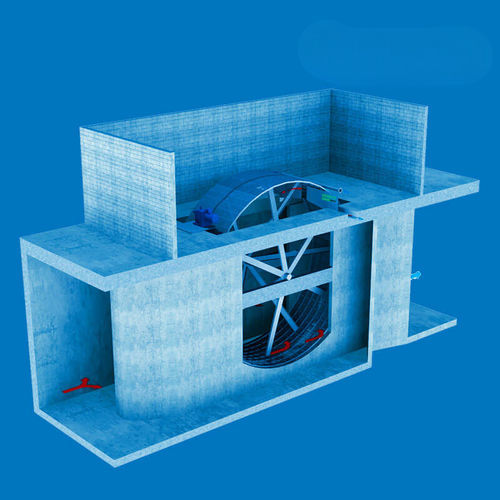

Der VTR1 ist ein Trommelfilter mit Zentraldurchfluss und großem Durchmesser, ausgelegt für den Einbau in Ansaugkanälen für Meer-, See- oder Flusswasser, typischerweise in Tiefen über 4-5 m. Er bietet hochkapazitäres Grob-Screening für Kühlwasser, Entsalzungsansaugungen, Trinkwasseraufbereitung und andere industrielle Wasserentzugsprozesse.

Kategorie / Typologie
KATEGORIE: WASSERENTNAHME
TYPOLOGIE: SIEBE / SCREENS

Wann einsetzen
Der VTR1 eignet sich für tiefe Ansaugkanäle (>4-5 m) oder Anwendungen, die kontinuierliches, hochleistungsfähiges Screening von Rohwasser vor Pumpen, Wärmetauschern, Entsalzungsanlagen oder Aufbereitungslinien erfordern.

Konstruktion
Die Maschine besteht aus einer zylindrischen Tragstruktur, die durch radiale Stahlprofile versteift ist und eine große, steife zylindrische Oberfläche bietet, die Rotations- und Hydrauliklasten standhält. Abnehmbare Filterplatten (Rahmen mit quadratischem Siebgewebe oder perforierter Platte) sind an der Struktur verschraubt. Die Trommel ist auf einer rotierenden Welle montiert und wird von zwei robusten Seitenlagern mit lebenslang geschmierten Lagern getragen, ausgelegt für dauerhaften Betrieb im Wasser. Ein Getriebemotor mit Stirnrädern treibt die Trommel über ein Zahnrad, das in eine Zahnstange eingreift. Der Filter verfügt über eine Gegenstrom-Waschleiste mit Hochdruckdüsen, die die Filteroberfläche von innen nach außen reinigt, sowie über einen oder mehrere Trichter zur Sammlung der zurückgehaltenen Stoffe und Waschflüssigkeit. Dichtungen sorgen für Abdichtung zwischen der rotierenden Trommel und dem festen Kanalteil. Überlastschutz erfolgt standardmäßig über dynamometrische Vorrichtungen oder optional über elektronische Absorptionsbegrenzer. Konstruktion und vollautomatisches Reinigungssystem gewährleisten langfristige Zuverlässigkeit.

Funktionsweise
Das in den Kanal einströmende Wasser wird geteilt und fließt axial von beiden Seiten in die Trommel. Eine geschlossene Frontfläche zwingt den Durchfluss, die untergetauchte zylindrische Filteroberfläche von innen nach außen zu passieren. Nach der Filtration vereinigt sich das Wasser und fließt weiter stromabwärts. Auf der Innenfläche zurückgehaltene Partikel werden durch Gegenstromwäsche gelöst und von der Waschströmung in Trichter geleitet.

Stärken

• Geeignet für sehr hohe (Mega-) Durchsätze
• Hauptsächlich aus Edelstahl und recycelbaren Materialien gefertigt
• Lebenslang geschmierte Lager für kontinuierlichen Unterwasserbetrieb
• Niedriger Wartungsaufwand dank einfachem Design und automatischer Reinigung

Technische Daten

• Modell: VTR1 (Trommelfilter mit Zentraldurchfluss)
• Anwendung: Entnahme von Meer-, See- und Flusswasser; geeignet für Tiefen >4-5 m
• Filterfläche: abnehmbare Platten mit quadratischem Siebgewebe oder Lochblech
• Struktur: zylindrischer Tragrahmen mit radialen Verstärkungsprofilen
• Antrieb: Getriebemotor mit Stirnrädern; Zahnrad-Zahnstangen-Übertragung
• Lager: Seitenlager mit lebenslang geschmierten Lagern, ausgelegt für Rotation unter Wasser
• Reinigung: Gegenstrom-Waschleiste mit Hochdruckdüsen (innen→außen)
• Sammlung: Trichter für zurückgehaltenes Material und Waschwasser
• Abdichtung: Dichtungen zwischen rotierender Trommel und festen Kanalteilen
• Überlastschutz: dynamometrische Vorrichtungen standard; elektronische Absorptionsbegrenzer auf Anfrage
• Betrieb: vollautomatische Reinigung für kontinuierliche Leistung
