Band-Rechenreiniger GNAFO2

grobSchraubenGegenstrom

Produktübersicht Der GNAFO2 ist ein zentraler Durchfluss-Bandrechen mit Metallgitter‑Filterplatten, konzipiert zum Sieben von Wasser in Entnahmekanälen (Meer, See, Fluss) und für Anwendungen mit hohen Durchflussraten. Die Ausführung mit separater Förderung durch eine achslose Schraube ist für Gewässer mit groben Schwebstoffen und für Industrieabwässer geeignet.

Kategorie / Typologie WASSERENTNAHME / REKINE

Wann einsetzen Der GNAFO2 eignet sich zur Vorreinigung von Entnahmewasser aus Meeres-, See‑ oder Flusskanälen und generell für die Behandlung größerer Durchflussmengen. Die achslose Schnecken‑Variante wird empfohlen bei groben Ablagerungen oder industriellen Abwässern.

Aufbau

• Rahmen aus tiefgezogenen Stahlblechen für hohe Tragfähigkeit

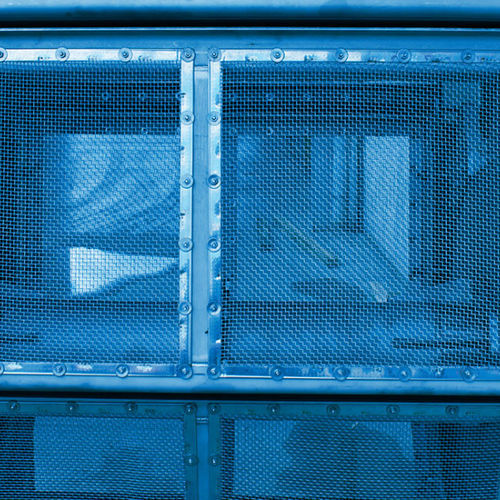

• Filterband aus Metallgitter‑Filterplatten
• Gekoppelte Rollenketten für den Bandantrieb
• Obere Zahnräder zum Vorschub der Filterplatten über die Ketten
• Untere Zahnräder für Rücklauf und Führung der Ketten
• Antriebswelle auf selbstnachstellenden Lagern zwischen den Rädern montiert
• Robuster Getriebemotor für den Antrieb
• Komplettes Reinigungssystem: zwei Waschbahnen mit Sprühdüsen für Gegenstromreinigung
• Zentrale Ablaufrinne oben angebracht mit innengelagerter achsloser Schnecke zur Austragung
• Getriebemotor zur Rotation der achslosen Schnecke

Funktionsweise Das Wasser tritt in die Mitte der Maschine ein und passiert von innen nach außen die beiden gegenüberliegenden Filterflächen, wodurch zwei gefilterte Ströme entstehen, die sich außerhalb wieder vereinen. Das Band ist im Normalbetrieb stationär; die Filterplatten drehen sich erst, wenn der Vor‑/Niveauunterschied einen voreingestellten Wert erreicht. Partikel, die größer als die Filtrationsöffnung sind, setzen sich auf den Platten ab; das Band hebt diese bis zur Austragshöhe, wo ein Gegenstrom‑Waschsystem mit bereits gefiltertem Wasser das gesiebte Material entfernt. Rückspülwasser und gesiebte Stoffe fließen in die zentrale Rinne, in der die achslose Schnecke entwässert und das Material abfördert. Die einfache Bauweise und die vollautomatische Reinigung gewährleisten hohe Leistung und langjährige Zuverlässigkeit.

Stärken

• Große Einsatzvielfalt in Kanälen von wenigen Metern bis zu mehreren zehn Metern Tiefe
• Hohe Robustheit mit möglicher Betriebsdauer von über 30 Jahren
• Variable Filtrationsleistung
• Hohe Effizienz durch einmaligen Durchlauf der Filterbahn, was zu sehr geringen Schwebstoffgehalten im behandelten Wasser führt

Eigenschaften / Technische Daten

• Modell: GNAFO2
• Kategorie: Wasserentnahme - Rechen
• Filtertyp: Zentraler Durchfluss‑Bandrechen mit Metallgitter‑Filterplatten
• Konstruktion: Rahmen aus tiefgezogenen Stahlblechen
• Förderung: Band aus Filterplatten, bewegt durch gekoppelte Rollenketten und Zahnräder
• Antrieb: Robuster Getriebemotor mit Antriebswelle auf selbstnachstellenden Lagern
• Reinigung: Zwei Waschbahnen mit Düsen; Gegenstromwäsche mit gefiltertem Wasser
• Handling der gesiebten Stoffe: Zentrale Ablaufrinne mit innerer achsloser Schnecke und Getriebemotor zur Entwässerung und Austragung
• Betrieb: Normalerweise stationär; Platten drehen bei Erreichen des voreingestellten Niveauunterschieds
• Anwendungen: Entnahmekanäle Meer/See/Fluss, hohe Durchflussraten, Gewässer mit groben Schwebstoffen, Industrieabwässer
• Leistung: Einmalige Passierfiltration, variable Kapazität, ausgelegt auf lange Lebensdauer
