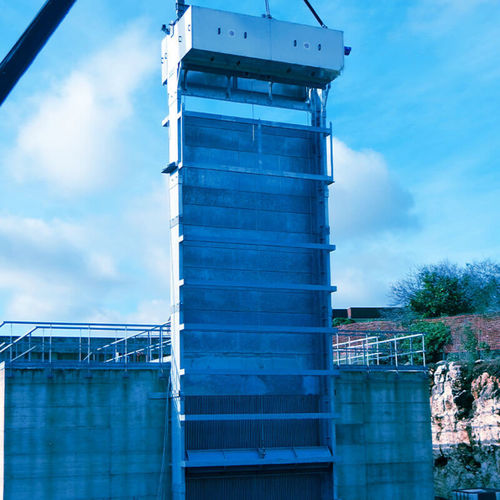

Trommelrechenreiniger GGPSC

mit Fenstergitternmechanischvertikal

KATEGORIE / TYP
KATEGORIE: WASSERENTNAHME
TYP: RECHEN / SIEBE

EINSATZBEREICH
Der subvertikale Seil‑Flachrechen Typ GGPSC ist für Makroabscheidung an Entnahmeeinrichtungen sowie für große kommunale und industrielle Abwasseranlagen konzipiert. Er eignet sich besonders für tiefe und breite Kanäle, in denen eine leistungsfähige Entfernung grober Fremdstoffe erforderlich ist.

AUFBAU
Er besteht aus: einem Rahmen aus gepressten, gebogenen Stahlblechen; einem Filter aus einem Satz Flachstäbe, die mittels Trägerquerstreben am Kanal befestigt sind; einem stählernen Pendelkübel mit Kamm, der auf Führungen mit Rollen gleitet; einem Kübel‑Hebesystem mit drei Stahlseilen, einem Seiltrommel und Lagerungen; einem Pendel‑Getriebemotor, auf die Trommelwelle geschrumpft; einem elektrischen Aktuator zur Steuerung der Kübelrotation über das dritte Seil; sowie einem Reinigungs-/Entleerungssystem am oberen Maschinenteil.

FUNKTIONSWEISE
Auf den Stäben aufgelegte Ablagerungen werden vom Pendelkübel während des Aufwärtslaufs gehoben. Der Kübel wird durch den elektrischen Aktuator und seine spezielle Geometrie in definiertem Abstand zur Auswurfstelle gedreht und entleert. Nach einer Pause oben fährt der Kübel ab und bleibt dank Führungssystem und Rotationskontrolle in sicherem Abstand zu den Stäben. Der Zyklus wiederholt sich automatisch. Der Überlastschutz erfolgt durch standardmäßige dynamometrische Vorrichtungen oder optional durch elektronische Strom-/Absorptionsbegrenzer. Das Fehlen mechanischer Teile im Wasser und der vollautomatische Betrieb gewährleisten langfristig zuverlässige Leistung.

STÄRKEN

• Keine mechanischen beweglichen Teile im Wasser
• Einsetzbar in tiefen und großen Kanälen
• Kompakte Gesamtfläche
• Fähig, große Ablagerungen zu heben
• Robuste Ausführung

Technische Merkmale / Spezifikationen

• Rahmen: Konstruktion aus gepressten, gebogenen Stahlblechen
• Filter: Satz von Flachstäben, am Kanal über Trägerquerstreben befestigt
• Kübel: stählerner Pendelkübel mit Kamm; gleitet auf Führungen mit Rollen
• Kübelhub: drei Stahlseile, Seiltrommel und Lagerungen
• Antrieb: Pendel‑Getriebemotor auf Trommelwelle; elektrischer Aktuator zur Kübelrotation
• Kübelreinigung: dediziertes Reinigungssystem oben für die Entleerung der zurückgehaltenen Stoffe
• Überlastschutz: standardmäßige dynamometrische Vorrichtungen oder optionale elektronische Absorptions-/Strombegrenzer
• Betrieb: vollständig automatischer Reinigungszyklus; keine mechanischen Teile im Wasser
• Anwendungen: Makroabscheidung an Wasserentnahmen; große kommunale und industrielle Abwasseranlagen; geeignet für tiefe und breite Kanäle
