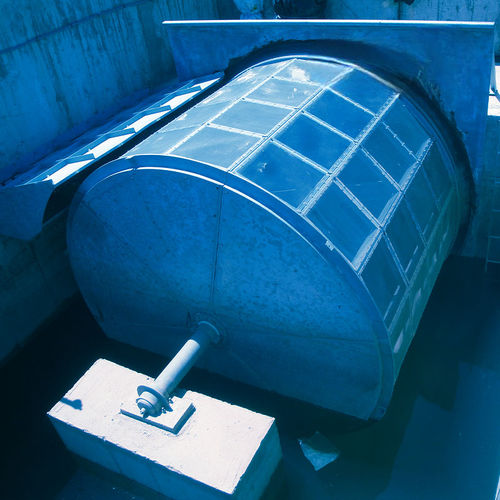

Trommelrechenreiniger GRSI

Gegenstrommit FenstergitternDreh

Produktname
Rotierendes Trommelsieb (GRSI) für Mikrofiltration bei Wasserentnahmen.

Wann einsetzen
Der GRSI eignet sich für Einbauten an Wasserentnahmen aus Meer, See oder Fluss für Kühlsysteme, Meerwasserentsalzung, Trinkwasseraufbereitung, Bewässerung und industrielle Prozesswasserversorgung.

Aufbau

• Stabile zylindrische Tragstruktur, verstärkt durch radiale Stahlprofile, die eine große freie Zylinderfläche bieten und hydraulische Lasten sowie Rotation im Wasser aufnehmen.
• Reihe von abnehmbaren Filterelementen, auf die Struktur verschraubt; jedes Element besteht aus einem Rahmen und einem Filter in Quadratmaschen oder Lochblech.
• Feste zentrale Welle zur Lagerung der Trommel.
• Zwei seitliche Lager mit speziellen selbstschmierenden Buchsen, ausgelegt für Dauerbetrieb im Wasser und zur Aufnahme der Rotationskräfte der Trommel gegenüber der festen Welle.
• Getriebemotor mit Stirnrädern, der die Trommel über ein in ein Zahnrad eingreifendes Ritzel antreibt.
• Gegenstrom-Reinigungsleiste mit Hochdruckdüsen zur Reinigung der Filterfläche von innen nach außen.
• Trichter zur Aufnahme der gesiebten Feststoffe und des Spülwassers.
• Dichtungssystem mit Dichtungen zwischen der rotierenden Trommel und einem festen Stahlteil, das an der Kanalwand befestigt ist.
• Überlastschutz durch standardmäßige dynamometrische Vorrichtungen oder auf Anfrage durch elektronische Leistungsbegrenzer.
• Einfache, robuste Konstruktion und vollautomatische Reinigung für dauerhafte Leistung und hohe Zuverlässigkeit.

Funktionsweise
Der axial einströmende Wasserstrom trifft auf die geschlossene Stirnseite der Trommel und wird gezwungen, die zylindrische Filterfläche von außen nach innen zu durchströmen. Das filtrierte Wasser vereinigt sich im Inneren der Trommel und wird axial abgeführt. Auf der Außenseite zurückgehaltene Feststoffe werden durch das von innen nach außen gespritzte Spülwasser in den Trichter befördert.

Stärken

• Geringerer Wartungsaufwand durch das Fehlen bewegter mechanischer Teile im Wasser.
• Energieeinsparung und längere Lebensdauer, da die Trommel außer während der Spülvorgänge stillsteht.
• Hohe spezifische Durchsatzraten.
• Robuste Ausführung für anspruchsvollen Betrieb.

Merkmale / technische Daten

• Modell: GRSI (rotierendes Trommelsieb).
• Anwendung: Wasserentnahme für Kühlsysteme, Entsalzung, Trinkwasseraufbereitung, Bewässerung und industrielle Prozesse.
• Filterelemente: abnehmbare rahmenmontierte Elemente mit Quadratmaschen oder Lochblech.
• Antrieb: Getriebemotor mit Stirnrädern und Ritzel‑Zahnstangen‑Übertragung.
• Reinigungssystem: Gegenstromleiste mit Hochdruckdüsen (innen → außen).
• Auflager: seitliche Lager mit selbstschmierenden Buchsen; feste zentrale Welle.
• Dichtung: Dichtungssystem zwischen rotierender Trommel und fest montiertem Kanalteil.
• Trichter: Aufnahme der gesiebten Feststoffe und des Spülwassers.
• Überlastschutz: dynamometrische Vorrichtungen standardmäßig; elektronische Leistungsbegrenzer optional.
• Betrieb: vollautomatische Reinigung; Trommel steht außer während des Spülens zur Minimierung des Energieverbrauchs.
• Konstruktion: Stahlstruktur, verstärkt durch radiale Profile für hohe mechanische Festigkeit.
