Spindelschieber mit Schütz P2V4

Edelstahl

Beschreibung

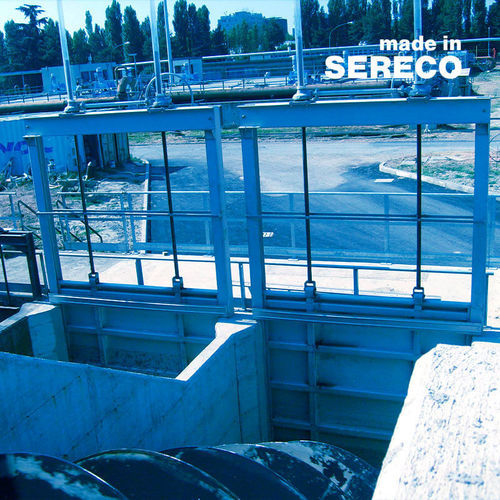

Die Schieber P2V werden als Absperrelemente für Kanäle, untergetauchte Öffnungen und Speichertanks eingesetzt. Sie bestehen aus einer monolithischen, entsprechend versteiften Stahlplatte, seitlichen Dichtungen aus Hohlrundstab aus SBR-Elastomer, Rahmen aus Standardstahlprofilen sowie einem Antriebssystem mit stählernen Doppelgewinden, die am Schieber gelagert sind, und einer Doppeluntersetzung mit Handrad. Die Abdichtung kann über eine glatte Dichtfläche oder ein Keilsystem erfolgen: vier gleitende Bronzrollen auf Wellen und vier am Rahmen verschraubte Keile erzeugen eine horizontale Kraft, die die Dichtflächen zusammendrückt. Die Schieber sind mit Dichtungen an drei Seiten (P2V3) oder an vier Seiten (P2V4) lieferbar. Die Versionen P2V3A und P2V4A haben dieselben technischen Merkmale, sind jedoch mit elektrischem Antrieb ausgestattet. Alle Versionen sind als leichte, mittlere oder schwere Ausführung und mit steigendem oder nicht-steigendem Gewinde erhältlich. Standardausführung in Baustahl; Voll-Edelstahl auf Anfrage lieferbar.

Kategorie / Typologie
KATEGORIE: WASSERENTNAHME
TYPOLOGIE: LEITUNGSCHIEBER

Verfügbare Versionen

• P2V3 (Dichtung an drei Seiten)
• P2V4 (Dichtung an vier Seiten)
• P2V3A, P2V4A (gleiche technische Merkmale mit elektrischem Antrieb)

Stärken

• Geeignet für sehr große Breiten
• Einfache Bedienung per Handrad oder elektrischem Antrieb
• Konfigurationen für leichte, mittlere und schwere Einsätze verfügbar

Technische Merkmale

• Konstruktion: Standard-Baustahl; Voll-Edelstahl auf Anfrage
• Platte: monolithische, entsprechend versteifte Stahlplatte
• Rahmen: Standardstahlprofile
• Dichtungen: seitliche Dichtungen aus SBR-Elastomer in Hohlrundstab; Dichtungen an drei oder vier Seiten verfügbar
• Dichtungstypen: Dichtung auf glatter Fläche oder Keilsystem mit vier gleitenden Bronzrollen auf Wellen und vier am Rahmen verschraubten Keilen zur Erzeugung einer horizontalen Kraft
• Antriebssystem: stählerne Doppelgewinde, am Schieber gelagert; Doppeluntersetzung mit Handrad
• Antrieb: manuell mit Handrad; elektrischer Antrieb für P2V3A und P2V4A verfügbar
• Baureihen: als leichte, mittlere oder schwere Baureihe erhältlich
• Gewindetyp: Optionen steigend oder nicht-steigend
