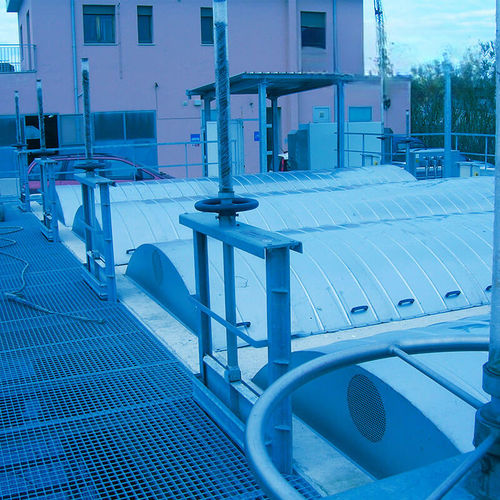

Spindelschieber mit Schütz PV4

Edelstahl

Produktbeschreibung
Die Schieber des Typs PV werden als Absperrelemente für Kanäle, Pegelregler und Behälter eingesetzt. Jede Einheit besteht aus einer einteiligen Stahlplatte mit Verstärkungen, seitlichen Dichtungen aus hohler Rundstange aus SBR-Elastomer, Rahmen aus Standardstahlprofilen sowie einem Antriebssystem mit einer an das Tor angeschlagenen Stahlspindel. Das Handrad ist auf einem Axialrollenlager gelagert und betätigt die Spindel direkt. Geeignet für kleine bis mittlere Abmessungen und geringe hydrostatische Lasten, bei denen kein Getriebe erforderlich ist. Lieferbar mit Dichtungen an drei Seiten (PV3) oder vier Seiten (PV4). Standardausführung: Baustahl; Edelstahl auf Anfrage.

Kategorie / Typologie
KATEGORIE: WASSERENTNAHME
TYP: SCHIEBER / PENSOTOREN

Stärken

• Optimale hydraulische Abdichtung
• Einfache manuelle Bedienung per Handrad
• Leichte Bauweise für kleine Abmessungen

Technische Daten

• Einteiliger Stahlschild mit angeschweißten Verstärkungen
• Seitliche Dichtungen: hohle Rundstange aus SBR-Elastomer
• Rahmen aus Standardstahlprofilen
• Antrieb: an das Tor angeschlagene Stahlspindel
• Handrad auf Axialrollenlager; direkte Steuerung der Spindel
• Geeignet für kleine Abmessungen und geringe hydrostatische Lasten (kein Getriebe erforderlich)
• Dichtungsvarianten: drei Seiten (PV3) oder vier Seiten (PV4)
• Standardwerkstoff: Baustahl; Edelstahl auf Anfrage
