Wasserfilter VTR2

Produktübersicht
Der VTR2 ist ein seitenströmiger Trommelfilter großem Durchmesser in Tauchbauweise, konzipiert für Wasserentnahmen in tiefen Gewässern (Meer, See oder Fluss) bei Tiefen über 4–5 m. Er liefert gefiltertes Wasser für industrielle Kühlung, Vorklärung für Entsalzung, Trinkwasseraufbereitung und weitere Produktionsprozesse.

Kategorie / Typologie
KATEGORIE: WASSERENTNAHME
TYPOLOGIE: ROTOR-TROMMELSCREENS / GETAUCHTE SEITENSTRÖMIGE FILTER

Konstruktion
Die Maschine verfügt über eine zylindrische Tragstruktur, versteift durch radiale Stahlprofile, die eine große freie zylindrische Filterfläche tragen. Abnehmbare, verschraubte Filterplatten (Rahmen + Quadratmaschensieb) ermöglichen den Vor-Ort-Austausch. Die Trommel läuft auf einer Mittelwelle, getragen von zwei Seitenlagern mit lebensdauergeschmierten Lagern. Der Antrieb erfolgt über ein Getriebemotor mit Stirnrädern und Zahnrad-Schienen-Antrieb. Das Reinigungsystem umfasst innen-zu-außen gegenströmige Waschleisten mit Hochdruckdüsen und führt das Abschlaggut in einen Trichter. Die Abdichtung erfolgt mittels Dichtungen zwischen rotierender Trommel und einem festen Stahlteil, am Kanal montiert. Überlastschutz erfolgt standardmäßig durch dynamometrische Vorrichtungen oder optional durch elektronische Absorptionsbegrenzer.

Hauptkomponenten

• Zylindrische Tragstruktur mit radialen Stahlversteifungen
• Verschraubte, abnehmbare Filterplatten (Rahmen + Quadratmaschensieb)
• Zentrale Rotationswelle
• Zwei Seitenlager mit lebensdauergeschmierten Lagern
• Getriebemotor mit Stirnrädern und Ritzel-Zahnstangen-Antrieb
• Zwei innen→außen gegenläufige Waschleisten mit Hochdruckdüsen
• Trichter für abgeschlagenes Material und Waschwasser
• Dichtungssystem mit Dichtungen zwischen Trommel und festem Kanalteil
• Überlastschutz: dynamometrische Vorrichtungen oder optionale elektronische Begrenzer

Funktionsweise

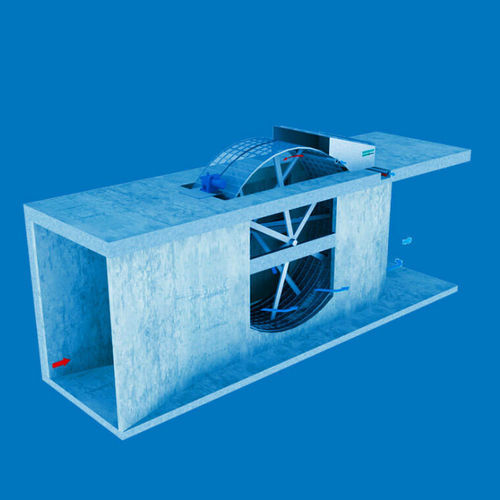

Das in den Kanal einströmende Wasser wird über die äußere, untergetauchte Trommeloberfläche geleitet und beim Durchtritt von außen nach innen filtriert, wobei es axial an beiden Enden austritt. Die nachströmende zentrale Kanalfläche ist geschlossen, sodass der Strömungspfad geteilt und nach dem Filter wieder zusammengeführt wird. Auf der Trommelaußenfläche zurückgehaltene Stoffe werden durch von innen nach außen gestrahltes Waschwasser entfernt und in den Trichter befördert.

Anwendungsbereiche

• Wasserentnahmen im Meer, See oder Fluss bei Tiefen >4–5 m
• Bereitstellung von Kühlwasser für industrielle Prozesse
• Vorklärung für Entsalzungsanlagen
• Vorklärung für Trinkwasseraufbereitung
• Weitere industrielle Prozesswasserentnahmen

Hauptvorteile

• Ausgelegt für sehr hohe Durchflussraten
• Ausführung in rostfreien und recycelbaren Materialien
• Lebensdauergeschmierte Lager für Dauerbetrieb
• Niedriger Routinewartungsaufwand dank einfacher Konstruktion
• Vollautomatische Innenreinigung für dauerhafte Leistungsfähigkeit

Merkmale / Technische Daten

• Modell: VTR2
• Installationshöhe: geeignet für Kanäle tiefer als 4–5 Meter
• Filtrationsprinzip: seitenströmiger, getauchter Trommelfilter (außen→innen)
• Filtermedium: abnehmbare Platten mit Quadratmaschensieben
• Antrieb: Getriebemotor mit Stirnrädern, Ritzel-Zahnstangen-Übertragung
• Reinigung: zwei innen→außen gegenläufige Waschleisten mit Hochdruckdüsen
• Materialien: rostfrei und recycelbar
• Lager: lebensdauergeschmiert, ausgelegt für Dauerbetrieb im Tauchbetrieb
• Dichtung: Dichtungssystem zwischen rotierender Trommel und festem Kanalteil
• Aufnahme: Trichter für abgeschlagenes Material und Waschwasser
• Überlastschutz: dynamometrische Vorrichtungen; optionale elektronische Absorptionsbegrenzer
• Betrieb: vollautomatische Reinigung
