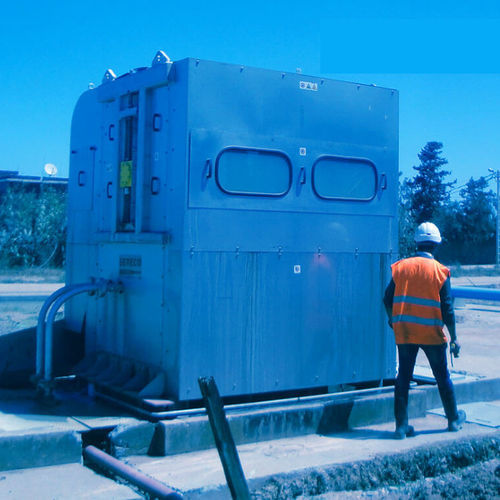

Band-Rechenreiniger GNAFO1

Gegenstrommechanisch

Produktname Doppelfluss-Belt-Sieb (GNAFO1)

Kategorie / Typologie WASSERENTNAHME / SIEBE

Wann es eingesetzt wird
Das GNAFO1 Doppelfluss-Bandsieb mit Metallgewebe-Filtern ist für die Reinigung von Wasser aus Einlaufkanälen von Meer, See oder Fluss sowie für insgesamt hohe Durchflussraten und große Einlauf­tiefen konzipiert. Es eignet sich, wenn eine große Filtrationsfläche und eine automatische Reinigung für kontinuierliche Wasserentnahme erforderlich sind.

Aufbau

• Robuster Rahmen aus tiefgezogenen Stahlblechen
• Band aus modularen Metallgewebe-Filtern montiert auf doppelten Rollenketten
• Zwei Zahnräder oben zur Vorwärtsbewegung der Filterelemente entlang der Rollenketten
• Zwei Zahnräder unten zur präzisen Führung und Rückführung der Ketten
• Antriebswelle auf selbstjustierenden Lagern zwischen den oberen Rollenketten montiert
• Starker Getriebemotor
• Komplettes Austrag- und Waschsystem bestehend aus zwei Gegenstrom-Waschrampen mit Sprühdüsen

Funktionsweise
Das in die Maschine einströmende Wasser teilt sich in zwei Ströme, die durch die gegenüberliegenden Filterseiten geführt und im Inneren des Siebs wieder zusammengeführt werden. Das gefilterte Wasser wird über eine Öffnung an der Rückseite abgeführt. Die Baugruppe ist in der Regel stationär; die Filterpaneele beginnen sich zu drehen, wenn der Pegelunterschied zwischen Ein- und Auslauf einen voreingestellten Wert erreicht. Material, das größer als die Filteröffnungen ist, lagert sich auf den Paneelen ab, welche das Material aus dem Strömungsfeld herausheben und auf die gewünschte Austragshöhe fördern. Auf Austragshöhe wird das Material durch ein Gegenstrom-Waschsystem, das bereits gefiltertes Wasser nutzt, von den Paneelen abgetragen. Gegenstromwasser und abgesiebtes Material werden in einen Sammelkanal (typischerweise Stahlbeton) geleitet und durch Spülen entfernt. Das einfache Design und die vollautomatische Reinigung gewährleisten dauerhafte Leistungsfähigkeit und Zuverlässigkeit.

Stärken

• Geeignet für tiefe Einlaufkanäle und hohe Durchflussraten
• Große effektive Filtrationsfläche
• Robuste Konstruktion mit erwarteter Lebensdauer über 30 Jahre
• Einfache und wirtschaftliche Wartung

Eigenschaften / Technische Daten

• Modell: GNAFO1
• Typ: Doppelfluss-Bandsieb mit Metallgewebe-Filtern
• Anwendung: Einlaufkanäle für Meer-, See- und Flusswasser; andere Hochdurchfluss- oder Tiefwasser-Situationen
• Konstruktion: Tiefgezogenes Stahlblechgehäuse
• Filtermedium: Metallgewebe-Paneele montiert auf doppelten Rollenketten
• Übertragung: Obere und untere Zahnräder; Antriebswelle auf selbstjustierenden Lagern; Getriebemotor
• Reinigungssystem: Zwei Gegenstrom-Waschrampen mit Düsen unter Verwendung von gefiltertem Wasser
• Betrieb: Normalerweise stationär; automatische Paneelrotation durch Pegeldifferenz Ein-/Auslauf
• Abscheidung des gesiebten Materials: In den Paneelen integrierte Hebefunktion zum Austrag auf erforderliche Höhe und Abwaschen durch Gegenstrom
• Austrag: Gesiebtes Material und Waschwasser werden in einen Sammelkanal zur Spülentfernung geleitet (in der Regel Stahlbeton)
• Konstruktionsvorteile: Große Filtrationsfläche, automatische Reinigung, lange Lebensdauer, geringer Wartungsaufwand
