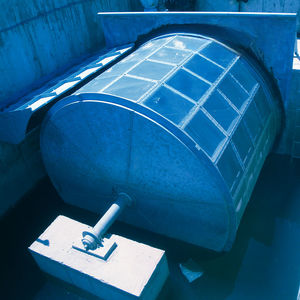

ドラム式スクリーン SGM

機械式

カテゴリ / 類型
カテゴリ: 取水設備
類型: スクリーン（格子）

使用時期
SGM 自動スクリーンクリーナーは、淡水・海水問わず大流量の取水に適用されます。水力発電所の取水、冷却水取水、浄水・海水淡水化設備、工業プロセス向け取水などで使用されます。

構造

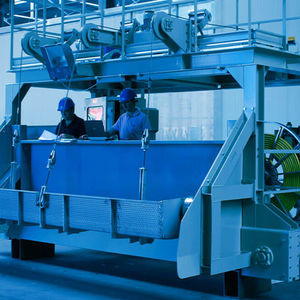

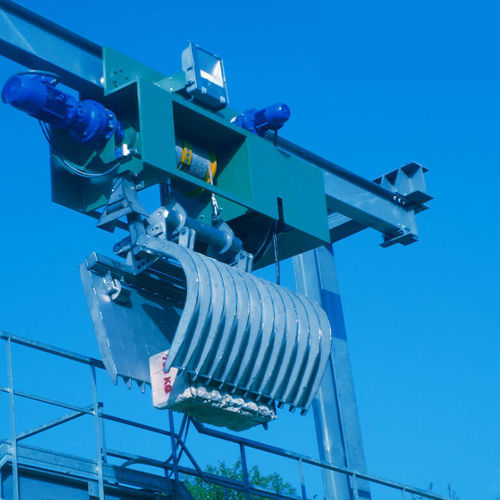

SGM は、モノレールを支える複数の鋼製支柱からなる支持構造で構成されます。モノレール上を走行するトロリーは4輪で、そのうち少なくとも2輪はギヤモータで駆動されます。トロリーの電源はフェストーン式マルチポーラーケーブルまたは電動ケーブルリールで供給されます。トロリーに搭載された電動ホイストは、ドラムに巻かれた2本の鋼索でバケットを昇降させ、自己保持型ギヤモータ、位置検出センサおよび過負荷保護装置を備えます。バケットの開閉はトロリー上の油圧ユニットで駆動されるステンレス製の二重作用油圧シリンダ2本で行われます。仕分けた材料はバケットスクリーンで回収されます。

動作原理
バケットは常にスクリーンバーに接触する固定下部スクレーパーコームを持ち、下降時に保持物を下方へ運びます。上部の回転バケットはピストンで駆動され、上昇時に材料を確実に保持して搬送・排出します。SGM は直線、曲線、混合軌道を追従でき、隣接しないスクリーンの清掃にも対応します。操作は手動または全自動で、保守やチャネル排水時に個別区間のみを動作させることも可能です。

特長

• 非常に大きな運河の迅速な清掃
• 取り除いた材料を比較的遠距離まで排出可能
• 非直線のスクリーン対応
• コンパクトな清掃ユニット
• 視認可能なリモート操作

仕様 / 技術データ

• 型式: SGM
• 適用: 水力発電所取水、冷却水取水、浄水・脱塩、工業用取水
• 支持構造: モノレールを支える鋼製支柱
• トロリー: 4輪、少なくとも2輪はギヤモータ駆動
• トロリー給電: フェストーン式ケーブルまたは電動ケーブルリール
• ホイスト: ドラム上の2本鋼索を持つ電動ホイスト、自己保持型ギヤモータ、位置センサ、過負荷保護
• バケット駆動: ステンレス製二重作用油圧シリンダ2本と油圧ユニット
• バケット機能: バケットスクリーン、固定下部スクレーパーコーム、上部回転バケット
• 軌道対応: 直線、曲線、混合軌道
• 動作モード: 手動または全自動; 区間単位での運用可能
• 設計対象: 淡水および海水の大流量環境
