細かいスクリーン VS

機械式振動

製品概要

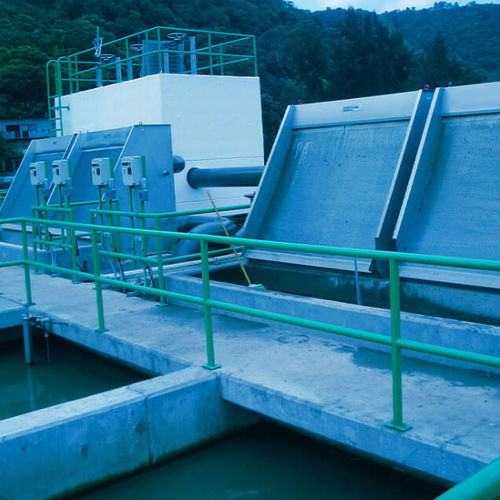

VS静止式スクリーンは、生活排水および産業排水の前処理向けに設計された微細ろ過ユニットです。現場に電源がない場合や、動力式機器を避ける必要がある場合に推奨されます。VSシリーズは機械的な静止式スクリーンで、VSVバリアントは固形物排出を改善する電動振動子を備えます。

カテゴリ / タイプ
カテゴリ：取水装置
タイプ：スクリーン（ろ過装置）

使用場面
VS静止式スクリーンは、電源が制限される遠隔地や一時的な現場、自治体施設や産業プラントの原水の微細ろ過に適しています。機械的振動が必要な場合はVSVバリアントを選択してください。

構造
本体は、プロファイルとプレス曲げされた鋼板で形成された給排水兼用の二重作用室を備えるフレーム、所定の間隔で配置された台形ワイヤー（ウェッジワイヤー）バーからなるろ過パック、およびVSVモデルでは電動振動子で構成されます。

作動原理
原水は給水室を満たし、ろ過パックの上部を越えて流れます。ろ過パックは流れを均一に分配し、水はワイヤー間の間隙を通って排水室に到達します。保持された固形物はスクリーンに沿って移動し、重力により排出領域に落下します。スクリーンの形状は固形物の落下を減速させ、一部脱水します。ろ過パックの傾斜はノブで調整可能で、処理する水質に応じて性能を最適化できます。静止設計により可動部が最小限となり、VSバージョンでは電動モーターが不要で、設置および保守負担が軽減されます。

特長

• 電源不要（VS静止モデル）
• 低い設置および保守コスト
• 簡単な操作
• 静音稼働および長期にわたる安定した性能

仕様 / 技術仕様

• シリーズ：VS（静止スクリーン）；VSVバリアントは電動振動子付で提供
• 用途：生活排水および産業排水の微細ろ過
• 構造：プロファイルとプレス曲げ鋼板による二重作用給排水室を有するフレーム
• フィルター：所定間隔の台形ワイヤーバー
• 作動：重力による固形物搬送；ノブによるろ過パック傾斜の調整
• 利点：静止版は可動部および電動モーターが不要、設置・保守コストが低減、静音稼働、安定した性能
• 調整：さまざまな水質に合わせて傾斜を調整可能
