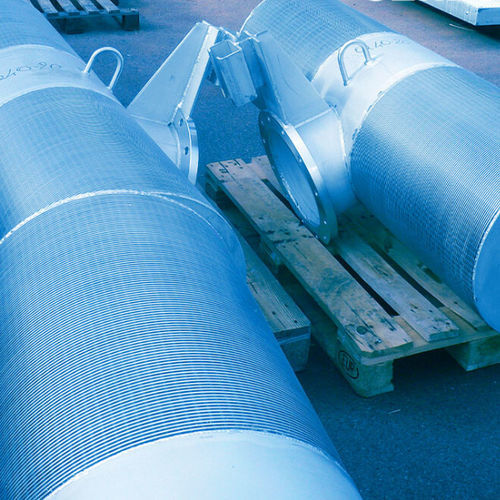

棒スクリーン ITC

機械式

製品概要
ITC型取水スクリーンは、流量が小〜中程度で、水質が機械的なスクリーンを必要としない場合や、現場に電源がない場合の淡水および海水の取水に適しています。

構造
くさび形ワイヤ（ウェッジワイヤー）製バーで構成された一つまたは複数のT字型配管からなり、配管は両側が閉じ、片側のみが開放されたT字断面となっており、ろ過された水がポンプの吸込み側や下流工程に流れるようになっています。

動作原理
原水はウェッジワイヤーバーを通ってT字型配管に入り、唯一の開口部に到達します。ここには標準フランジでポンプ吸込み管や移送管に接続できます。形状により、ろ過面全体に液体が均一に分布します。水はバーの隙間を通過して排出フランジに到達し、堆積した固形物は流れにより除去されます。バーの形状は流れによる洗浄効果を最適化します。必要に応じて、オプションで水または空気による逆洗システムを供給できます。可動部や電動機を持たないため土木工事が不要で、設置・保守コストが低く、静音かつ安定した性能を発揮します。

特長

• 電源不要で運転可能
• 設置・保守コストが低い
• 静音で運転可能
• 堅牢な設計
• 微細ろ過

仕様 / 技術的特性

• カテゴリ: 取水設備
• タイプ: スクリーン
• 呼称 / 型式: ITC
• 構造: ウェッジワイヤーバー製の一つまたは複数のT字型配管；配管は両側閉塞、片側開放
• ろ過: パッシブなウェッジワイヤーろ過によりろ過面全体に液体が均一分布
• 洗浄: 捕捉した物質は流れにより除去；必要に応じて水または空気による逆洗オプションあり
• 運転: 可動部や電動機なし（電源がなくても運転可能）
• 用途: 小〜中流量の淡水・海水の取水；電源のない現場に適合
• 利点: 土木工事不要、設置・保守コスト低、安定した性能、静音動作、堅牢な設計
