水門水門 PV3

ステンレス製

製品説明

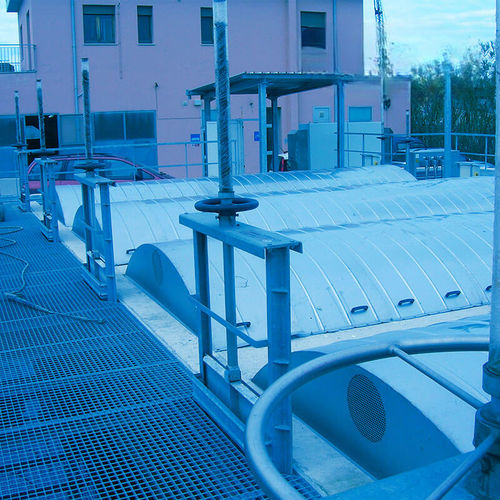

PV 型スルースゲートは、導水路、流量調整装置、貯水槽の遮断要素として使用されます。構成は、十分に補強された一体型鋼製シールド、SBR エラストマーの中空丸棒による側面シール、標準鋼断面のフレーム、ゲートにヒンジ接続された鋼製ねじを備える駆動系です。ハンドホイールはスラストころ軸受で支持され、ねじを直接駆動するため、減速機を必要としない小型で低静水圧の用途に適しています。三面シール（PV3）または四面シール（PV4）で供給可能です。標準材は炭素鋼。ステンレス鋼は要望により対応します。

カテゴリ / 種類

• 取水
• 導水管用ゲート

特長

• 優れた流体密封性
• 簡易な手動操作
• 軽量な構造設計

追加機能

• 十分に補強された一体型鋼製シールド
• SBR エラストマーの中空丸棒による側面シール
• 標準鋼断面のフレーム
• ゲートにヒンジ接続された鋼製ねじの駆動系
• スラストころ軸受で支持されるハンドホイール（直接手動操作）
• 三面シール（PV3）または四面シール（PV4）で供給可能
• 標準材：炭素鋼。ステンレス鋼は要望により対応

技術仕様

• シリーズ / 型式名：PV
• 用途：導水路の遮断要素、流量調整、貯水槽
• ゲート：一体型鋼製シールド、補強済み
• シール：SBR エラストマーの中空丸棒。PV3（3 面）および PV4（4 面）構成
• フレーム：標準鋼断面
• 駆動：ゲートにヒンジ接続された鋼製ねじ。ハンドホイールによる直接操作。ハンドホイールはスラストころ軸受で支持
• 典型的な用途：小型で静水圧が低く、減速機を必要としない場合
• 標準材：炭素鋼。ステンレス鋼は要望により対応
