ドラム式スクリーン GRSI

逆流棒回転式

製品名

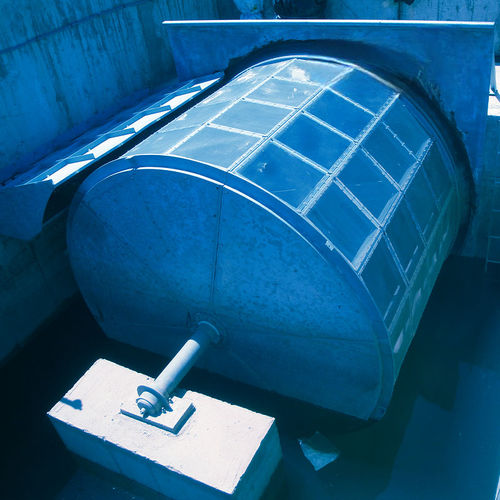

回転ドラムスクリーン（GRSI）— 取水用途のマイクロスクリーン用に設計された装置です。

用途
GRSIは、海水・湖水・河川からの取水に設置して、冷却システム、脱塩、飲料水処理、灌漑および産業プロセスの水供給に適しています。

構造

• 放射状の鋼製プロファイルで補強された頑丈な円筒形支持構造により、大きな自由円筒面を確保し、水中での回転や水圧に耐えます。
• 構造にボルト固定された着脱式のフィルターパネル群。各パネルはフレームと角目の網または穿孔板で構成されています。
• ドラム全体を支持する固定式の中心軸。
• 水中での連続運転に対応する特殊な自己潤滑ブッシュを備えた両側支持架台（ドラムの回転を固定軸に対して支持するために設計）。
• ピニオンがラックに噛み合う方式で円筒ギアを備えたギヤモータによる駆動。
• 内側から外側へ洗浄する高圧ノズルを備えた逆流式洗浄バー。
• 振分けられた固体物と洗浄水を回収するホッパー。
• ドラム回転部とチャネル壁に取付けられた固定鋼部材との間に取り付けられたガスケットによるシーリング。
• 標準はトルクメーター式の過負荷保護、要求により電子式吸収制限器も対応。
• シンプルで堅牢な設計と完全自動洗浄により、安定した高性能と長期の信頼性を実現。

動作原理
流入水はドラム軸方向に入ってきて、閉じた前面により外側から内側へフィルタ面を通過するよう強制されます。ろ過された水はドラム内で再合流し軸方向に排出されます。外側に保持された固形物は、内側から外側へ噴射される洗浄水によりホッパーへ押し出され回収されます。

強み

• 水中に可動部がないため保守頻度が低い。
• 洗浄時以外はドラムを停止させる運転により省エネルギーと部品寿命の延長が可能。
• 高い単位流量性能。
• 重負荷環境にも耐える堅牢な構造。

仕様 / 技術仕様

• モデル: GRSI（回転ドラムスクリーン）。
• 用途: 冷却、脱塩、飲料水処理、灌漑、産業プロセスの取水。
• フィルターパネル: 着脱可能なフレーム付きパネル（角目網または穿孔板）。
• 駆動: 円筒ギア付きギヤモータ、ピニオン‑ラック伝動。
• 洗浄システム: 逆流式バー、高圧ノズル（内側 → 外側）。
• 支持: 自己潤滑ブッシュ付き側支持架台、固定中心軸。
• シーリング: ドラムとチャネル取付け固定部間のガスケット式。
• ホッパー: 捕捉固形物および洗浄水の回収。
• 過負荷保護: 標準はトルクメーター式、電子吸収制限器はオプション。
• 運転: 完全自動洗浄、洗浄時以外はドラム停止でエネルギー消費を低減。
• 構造: 放射状プロファイルで補強された鋼構造により高い機械的強度を実現。
