水フィルター VTR2

製品概要
VTR2 はサイドフロー方式の大口径回転ドラムフィルター（沈設型）で、深水（海、湖、河川）における4〜5 m以上の取水設備向けに設計されています。工業用冷却、脱塩前処理、飲料水処理前処理およびその他の生産プロセス向けに濾過水を供給します。

カテゴリ / タイポロジー
カテゴリ：取水設備
タイプ：回転ドラムスクリーン / 沈設型サイドフローフィルター

構造
本体は放射状の鋼製リブで補強された円筒形支持構造を有し、広い自由円筒形濾過面を保持します。取り外し可能なボルト固定式のフィルターパネル（フレーム＋方眼メッシュ）により現地交換が可能です。ドラムは中央軸で回転し、両側の支持部に寿命潤滑のベアリングを備えます。駆動は円筒歯車を備えたギヤモーターとピニオン-ラック伝動で行います。洗浄は内部→外部の逆流洗浄バーに高圧ノズルを装備し、スクリーン残渣をホッパーへ排出します。シーリングは回転ドラムとチャネル取付けの固定鋼部材間のガスケットで行います。過負荷保護は標準のトルク式装置、またはオプションの電子吸収制限器で実施します。

主要構成部品

• 放射状鋼リブで補強された円筒形支持構造
• ボルト固定式取り外し可能フィルターパネル（フレーム＋方眼メッシュ）
• 中央回転軸
• 寿命潤滑ベアリングを備えた両側支持
• 円筒歯車を備えたギヤモーターとピニオン-ラック伝動
• 高圧ノズル付き内部→外部逆流洗浄バー×2
• 濾過残渣と洗浄水用ホッパー
• ドラムと固定チャネル部材間のガスケット式シール
• 過負荷保護：トルク式装置またはオプションの電子吸収制限器

動作原理

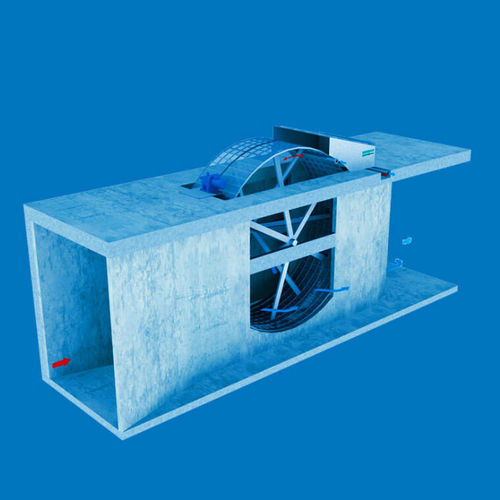

チャネルに流入した水はドラムの外側の沈設表面を通り、外側から内側へ濾過され、両端から軸方向に排出されます。下流側の中央面は閉塞されており、流れはフィルター前後で分流・再結合されます。ドラム外面に堆積した異物は内部から外部へ噴射される洗浄水で除去され、ホッパーへ送られます。

用途

• 海水、湖水、河川の4〜5 m以上の深水取水
• 工業プロセスの冷却水供給
• 脱塩前処理
• 飲料水処理の前処理
• その他の工業プロセス用取水

主な利点

• 超大流量に対応する設計
• ステンレス等のリサイクル可能な材料で構成
• 寿命潤滑ベアリングによる連続運転対応
• 構造が簡素で日常メンテナンスが容易
• 内部自動洗浄により安定した性能を維持

特性 / 技術仕様

• 型式：VTR2
• 設置深度：4–5 m以上のチャネルに適合
• 濾過方式：サイドフロー沈設ドラム（外側→内側）
• 濾材：取り外し可能なパネル＋方眼メッシュ
• 駆動：円筒歯車付きギヤモーター、ピニオン-ラック伝動
• 洗浄：高圧ノズル付き内部→外部逆流洗浄バー×2
• 材料：ステンレス等のリサイクル可能材料
• ベアリング：寿命潤滑、沈設連続運転仕様
• シーリング：回転ドラムと固定チャネル部材間のガスケット式
• 回収：濾過残渣と洗浄水用ホッパー
• 過負荷保護：標準トルク装置；オプションで電子吸収制限器
• 運転：全自動洗浄
