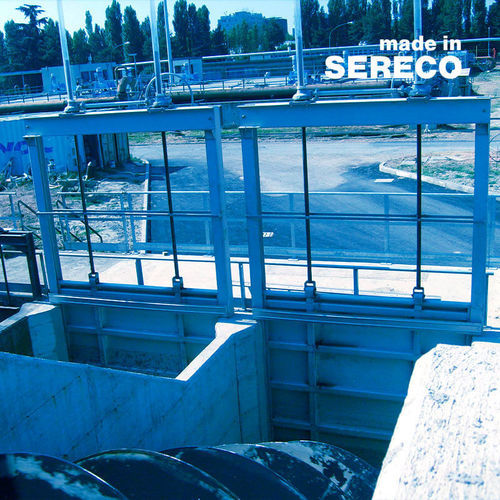

水門水門 P2V4

ステンレス製

説明
P2V型水門は、用水路、浸水口、貯水槽の遮断要素として使用されます。構造は、適切に補強された一体成形の鋼製シールド、SBRエラストマーの中空丸棒製側面シール、標準鋼断面の枠、門に連結された鋼製二重ねじとハンドホイール付き二段減速機を備えた駆動システムで構成されています。シールは平滑面による方式または楔（くさび）方式で行えます。楔方式では、軸に取り付けられた4つの摺動青銅ホイールと枠にボルト固定された4つの楔が水平推力を発生させ、シール面を圧縮します。シールは三面（P2V3）または四面（P2V4）での供給が可能です。P2V3AおよびP2V4Aは技術的特性は同一で、電動アクチュエータを装備しています。いずれのバージョンも軽・中・重のシリーズ、ねじの上昇式・非上昇式の選択が可能です。標準は炭素鋼製。要望により全ステンレス製の供給が可能です。

カテゴリ / 分類
カテゴリ: 取水
分類: 導水路用ゲート（パイプラインゲート）

利用可能なバージョン

• P2V3（3面シール）
• P2V4（4面シール）
• P2V3A、P2V4A（電動アクチュエータ付、技術特性は同一）

特長

• 非常に大きな幅にも対応可能
• ハンドホイールまたは電動アクチュエータによる簡単な操作
• 軽・中・重の各シリーズ構成に対応

仕様 / 技術特性

• 構造: 標準は炭素鋼；要望により全ステンレス製
• シールド: 適切に補強された一体成形鋼シールド
• 枠: 標準鋼断面
• シール: SBRエラストマーの中空丸棒製側面シール；3面または4面シールが選択可能
• シール方式: 平滑面シールまたは4個の摺動青銅ホイールと4個の枠固定楔による楔方式で水平推力を発生
• 駆動系: 門に連結された鋼製二重ねじ；ハンドホイール付二段減速機
• 駆動: ハンドホイールによる手動；P2V3AおよびP2V4Aは電動アクチュエータ対応
• シリーズ: 軽・中・重シリーズで供給可能
• ねじの種類: 上昇ねじまたは非上昇ねじの選択肢
