水フィルター GRSIS

パネル

カテゴリとタイプ
カテゴリ：取水
タイプ：フィルター

製品

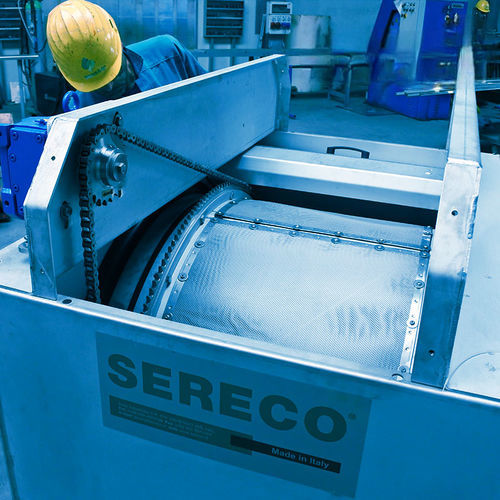

GRSISはコンパクトな回転ドラムフィルターで、少量流量（数百 m3/h 程度）の排水、海水、湖水、河川水のろ過に適しており、工業プロセス、飲料水製造、灌漑、一般的な生産プロセス向けに設計されています。

構造

• すべての部品を収容するステンレス製の完全密閉コンパクト直方体ハウジング。
• 水中での回転や水圧に耐える大型の自由な円筒面を確保するため、放射状の鋼製プロファイルで補強された水平シリンダー。
• 四角メッシュまたはパンチングプレートのボルト固定・着脱可能な濾過パネル群で、交換が容易。
• ドラム全体を支持する固定シャフト。
• 連続水中運転を想定した自己潤滑ブッシュを備えた左右の堅牢な支持。
• 円筒歯車を備えたギヤモーター、ピニオンがラックと噛み合う伝動でドラムを回転。
• 内部から外部への高圧ノズルを備えた逆流洗浄バーによる清掃。
• 捕捉した固形物と洗浄水を集めるホッパー；ドラムと容器壁の間はガスケットでシール。
• 動力計方式の過負荷保護、またはオプションで電子吸収制限器；電気制御盤を装備。

作動
流入水はフランジ接続を介して軸方向に入ります。水は外側から内側へ濾過パネルを通過し、濾過された水は軸方向に再集合してフランジ接続から排出されます。外面に保持された固形物は内部から外部への逆流洗浄によりホッパーへ押し出され、フランジ接続で排出されます。洗浄水配管のフィルター、オーバーフローフランジ、底部排出を備えています。

特長

• コンパクトで移動が容易、設置スペースが限られる場所に適合。
• 海水・淡水用途に適した全ステンレス製構造による耐食性。
• 自動洗浄により日常的な保守を低減。
• 用途や固形物に応じて濾過開口を交換可能。

仕様 / 技術データ

• 型式 / シリーズ：GRSIS
• 適用流量：少量流量（数百 m3/h 程度）
• 適用分野：処理すべき排水、海水/湖水/河川水；産業プロセス、飲料水製造、灌漑、一般的な生産プロセス
• 材質：ステンレス鋼
• 濾過要素：ボルト固定の着脱可能なパネル（四角メッシュまたはパンチングプレート）；開口は調整/交換可能
• 駆動：円筒歯車を持つギヤモーター、ピニオンとラック伝動
• 清掃：内部から外部への逆流高圧洗浄；自動システム
• 支持と軸受：連続水中運転に対応する自己潤滑ブッシュ付き支持
• シーリング：ドラムと容器間のガスケットシール
• 配管・排出：入口/出口フランジ、オーバーフローフランジ、底部排出、固形物と洗浄水用ホッパー
• 付属品：洗浄水ラインのフィルター、電気制御盤
• 保護：動力計式過負荷保護またはオプションの電子吸収制限器
