水門水門 PV4

ステンレス製

製品説明

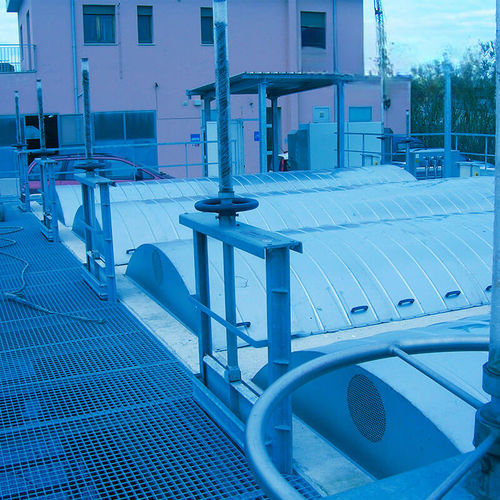

PV 型スルースゲートは、導水路、水位調整装置および貯水槽の遮断装置として使用されます。各ユニットは、適切に補強された一体型鋼製シールド、SBR エラストマーの中空丸棒による側面シール、標準鋼断面のフレーム、ゲートにヒンジ接続された鋼製ねじを備えた駆動系で構成されます。ハンドホイールは軸受で支持され、駆動ねじを直接操作します。小寸法かつ静水圧が低く、ギアボックス不要の用途に適しています。シールは三面（PV3）または四面（PV4）での供給が可能です。標準材質は炭素鋼で、要望によりステンレス鋼製も対応します。

カテゴリ / タイポロジー
カテゴリ：取水設備
タイプ：スルースゲート / 閉止ゲート

特長

• 良好な水圧シール性能
• ハンドホイールによる簡易な手動操作
• 小寸法向けの軽量構造

仕様 / 技術仕様

• 補強を施した一体型鋼製シールド
• 側面シール：SBR エラストマー中空丸棒
• フレーム：標準鋼断面による製造
• 駆動系：ゲートにヒンジ接続された鋼製ねじ
• ハンドホイールは軸受で支持；駆動ねじを直接操作
• 小寸法および低静水圧に適合（ギアボックス不要）
• シール構成：三面（PV3）または四面（PV4）
• 標準材質：炭素鋼；ステンレス鋼は要望に応じて対応
